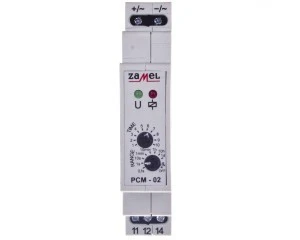

Przekaźnik czasowy 1P 16A 0,1sek‑10dni 24V AC/DC PCM‑02/24V EXT10000076
- Producent:ZAMEL
- Seria produktu:EXTA
- Indeks producenta:EXT10000076
- Indeks TIM:0001-00000-56359
- Kategoria:Przekaźniki czasowe
- Ocena:
Cena:
Przekaźniki czasowe marki Zamel to najwyższej klasy aparaty składające się na systemy budynkowe. Powyższy model przekaźnika w pierwszym przedziale czasowym wskazuje sekundy oraz minuty, a w drugim przedziale minuty i godziny. Pierwszy przedział czasowy wskazuje wartości między 0,016 a 0,1. Drugi przedział może wskazywać cyfry między 1 a 10. Urządzenie wyposażono w jeden styk zwierny. Artykuł jest przeznaczony na szynie montażowej DIN. Szerokość artykułu oznaczono za pomocą jednego modułu. Wysokość wbudowania to 90 mm. Rodzaj załączania występuje w postaci analogowego jednofunkcyjnego załączania. Produkt prawidłowo działa zarówno przy stałym, jak i zmiennym napięciu sterowania, które przy częstotliwości od 50 Hz do 60 Hz wynosi 24 V. Zdolność łączeniowa dla świetlówek indukcyjnych wynosi 500 VA, dla świetlówek z kompensacją DUO ma wartość 1000 VA, a z kompensacją równoległą sięga 750 VA. Maksymalna zdolność łączeniowa dla żarówek z kolei sięga 2000 W. Znamionowy prąd przełączania przy zmiennym napięciu liczącym 250 V ma wartość 16 A.
Dane techniczne
CN
8536490099
Sposób montażu
Szyna DIN
Funkcja
Inne
Rodzaj napięcia sterowania 2
AC/DC
Jednostka pierwszego przedziału czasowego
Sekundy/minuty
Zakres napięcia zasilającego [V] do
24
Częstotliwość napięcia sterowania 1 [Hz] od
50
Pierwszy przedział czasowy od/do od
0,1
Drugi przedział czasowy od/do od
1
Zdolność łączeniowa dla świetlówek indukcyjnych [VA]
500
Napięcie sterowania 1 [V]
24
Częstotliwość napięcia sterowania 1 [Hz]
50
Jednostka drugiego przedziału czasowego
Minuty/godziny
Drugi przedział czasowy od/do
1
Liczba styków rozwiernych
0
Szerokość wyrażona liczbą modułów
1
Liczba styków przełącznych
1
Zdolność łączeniowa dla świetlówek (kompensacja DUO) [VA]
1000
PKWiU
27.12.40.0
Rodzaj napięcia zasilającego
AC/DC
Rodzaj napięcia sterowania 1
AC/DC
Rodzaj załączania
Analogowy jednofunkcyjny
Zakres napięcia zasilającego [V] od
24
Napięcie sterowania 1 [V] od
24
Częstotliwość napięcia sterowania 1 [Hz] do
60
Pierwszy przedział czasowy od/do do
0,016
Drugi przedział czasowy od/do do
10
Zakres napięcia zasilającego [V]
24
Napięcie sterowania 2 [V]
24
Częstotliwość napięcia sterowania 2 [Hz]
50
Pierwszy przedział czasowy od/do
0.1
Liczba styków zwiernych
0
Znamionowy prąd przełączania 250 V AC [A]
16
Wysokość wbudowania [mm]
90
Zdolność łączeniowa dla żarówek [W]
2000
Zdolność łączeniowa dla świetlówek (z kompensacją równoległą) [VA]
750
Dane logistyczne
Ean
5903669005841
Szerokość opakowania [mm]
85
Waga z opakowaniem [kg]
0.09
Wysokość opakowania [mm]
25
Długość opakowania [mm]
95
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
