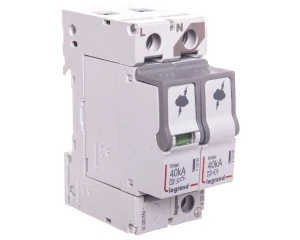

Ogranicznik przepięć Typ T2 1P+N 40kA 1,7kV ON 300 TT/TNS 412246
Ogranicznik przepięć klasy Typ 2 przeznaczony do ochrony instalacji jednofazowych z przewodem neutralnym (1P+N) w systemach uziemienia TT i TNS; stosowany w tablicach rozdzielczych w celu ograniczenia przepięć atmosferycznych i łączeniowych przed urządzeniami końcowymi.
Cechy techniczne
- Typ ochronnika: Typ 2 (T2), seria ON 300, nr katalogowy 412246
- Liczba biegunów: 1+N/PE
- Znamionowy prąd wyładowczy (8/20 µs) Ipeak: 40 kA (wartość szczytowa)
- Poziom ochrony (Up): 1,7 kV
- Maksymalne napięcie trwałej pracy (Uc): 320 V AC
- Znamionowe napięcie zasilania: 230 V AC
- Sygnalizacja zadziałania: optyczna (wizualna informacja o stanie elementu odłączającego)
- Wymiary montażowe: 2 moduły (montaż na szynie DIN)
- Przekrój przewodu przyłączanego (elastyczny, wielodrutowy): 0,5–25 mm2
- Przekrój przewodu przyłączanego (sztywny, jednodrutowy): 0,5–16 mm2
- Kompatybilność układów sieciowych: przeznaczony do instalacji w systemach TT i TNS
Zastosowanie produktu
- Ochrona obwodów końcowych i rozdziałów w budynkach mieszkalnych, biurowych i niewielkich zakładach przemysłowych
- Montaż w rozdzielnicach głównych i podrozdzielniach w celu ograniczenia przepięć przed czułymi odbiornikami (sterowniki, urządzenia IT, systemy automatyki)
- Stosowanie jako element koncepcji ochrony przepięciowej obiektów wraz z urządzeniami zabezpieczającymi upstream i downstream dla zachowania selektywności
- Wykorzystanie w instalacjach o napięciu znamionowym 230 V AC, gdzie wymagane jest ograniczenie przepięć do poziomu niepowodującego uszkodzeń urządzeń końcowych
