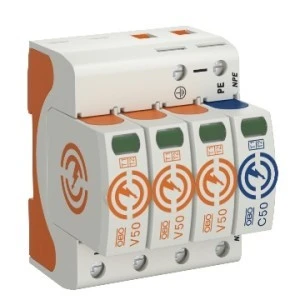

Ogranicznik przepięć Typ T1+T2 3P+N 12,5kA 280V V50-3+NPE-280 5093526
Ogranicznik przepięć V50-3+NPE-280 to modułowy wyrównywacz przepięć klasy 1+2 przeznaczony do ochrony linii trójfazowych z przewodem neutralnym przed udarami piorunowymi oraz przepięciami łączeniowymi; stosowany w rozdzielnicach głównych budynków mieszkalnych i biurowych oraz przy ochronie miejscowych urządzeń wrażliwych.
Cechy techniczne
Układ biegunów: 3P+N (4 bieguny), rozmiar: 4 moduły.
Typ ochrony: 1+2 — ochrona przeciwprzepięciowa przeciw udarom piorunowym i przepięciom łączeniowym.
Prąd udarowy (10/350): 12,5 kA na biegun; prąd całkowity do 50 kA wg danych producenta.
Znamionowe/maksymalne napięcie pracy AC: 280 V.
Poziom ochrony: L?N 1,3 kV; N?PE 1,5 kV.
Kompatybilność sieci: TT, TN?S, TN?C?S.
Montaż: szyna DIN 35 mm.
Przyłącza przewodów: przewody giętkie i sztywne 1,5–35 mm?.
Sygnalizacja zadziałania: optyczna na urządzeniu; brak styku sygnalizacji zdalnej.
Konstrukcja: obudowa z tworzywa, mechanizm blokujący; nie jest konstrukcją wydmuchową.
Zastosowanie
Montaż w rozdzielnicach głównych na wejściu budynku w celu ochrony instalacji przed przepięciami atmosferycznymi.
Ochrona podrozdzielni i punktów zasilania w budynkach mieszkalnych, biurowych i obiektach użyteczności publicznej.
Zabezpieczenie urządzeń wrażliwych: UPS, serwery, systemy telekomunikacyjne, automatyka budynkowa.
Stosowany w instalacjach wymagających ochrony klasy III/IV oraz tam, gdzie normy zalecają stosowanie ochronników przy wejściu zasilania i blisko źródeł zakłóceń.
Dane techniczne
CN
85363030
Sposób montażu
Szyna montażowa DIN 35 mm
Liczba biegunów
4
Przekrój przewodu elastycznego z końcówką tulejkową [mm2] od
1,5
Przekrój przewodu sztywnego (jednodrutowy, wielodrutowy) [mm2] od
1,5
Wydmuchowy
Nie
Maksymalne napięcie trwałej pracy AC [V]
280
Układ sieci
TT-, TN-S, TN-C-S
Poziom ochrony L-N [kV]
1,3
Poziom ochrony N-PE [kV]
1,5
PKWiU
27.12.23.0
Prąd udarowy (10/350) [kA]
12,5
Rozmiar
4 moduły
Przekrój przewodu elastycznego z końcówką tulejkową [mm2] do
35
Przekrój przewodu sztywnego (jednodrutowy, wielodrutowy) [mm2] do
35
Ze stykiem sygnalizacji zdalnej
Nie
Znamionowe napięcie AC [V]
280
Klasa ochronności
Typ 1+2
Sygnalizacja zadziałania na urządzeniu
Optyczny
Dane logistyczne
Ean
4012196159697
Szerokość opakowania [mm]
115
Waga z opakowaniem [kg]
0.3
Opakowanie zbiorcze produktu
1/18 szt.
Wysokość opakowania [mm]
95
Długość opakowania [mm]
190
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
Producent / Podmiot odpowiedzialny
Podmiot odpowiedzialny"OBO BETTERMANN POLSKA" SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
Adres pocztowyul. Kazimierza Gierdziejewskiego 7, 02-495 Warszawa (Ursus)
