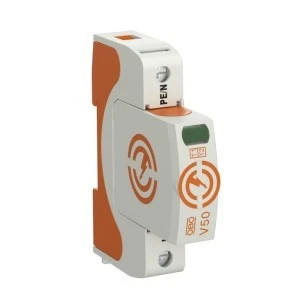

Ogranicznik przepięć Typ T1+T2 1P 12,5kA 280V V50-1-280 5093500
Ogranicznik przepięć V50-1-280 to jednopolowy odgromnik klasy T1+T2 przeznaczony do ochrony instalacji zasilających i wyrównywania potencjałów w systemach TN. Stosowany jako element głównej ochrony przeciwprzepięciowej w budynkach mieszkalnych i biurowych oraz przy wejściu zasilania do rozdzielnic.
Cechy techniczne
- Klasa ochrony: Typ 1+2 (odgromnik jednopolowy)
- Napięcie znamionowe AC: 230 V; maksymalne napięcie ciągłe: 280 V
- Prąd udarowy (10/350): 12,5 kA na biegun; In = 30 kA; Imax = 50 kA (łącznie)
- Poziom ochrony (Up): 1,3 kV
- Liczba biegunów: 1; rozmiar: 1 moduł
- Wskaźnik zadziałania: optyczny; wersja standardowa bez styku sygnalizacji zdalnej
- Konstrukcja modułowa z wymiennymi wkładkami i jednostką odcinającą; mechanizm blokujący z zabezpieczeniem antywibracyjnym
- Obudowa: samogasnące tworzywo, UL94 V-0, materiały bezhalogenowe
- Zakres temperatur pracy: -40 ÷ 80 °C
- Przekrój przewodów: przewód elastyczny z końcówką tulejkową 25–35 mm?; przewód sztywny (jednodrutowy/wielodrutowy) 25–35 mm?
- Konstrukcja nie wydmuchowa; przeznaczony do zastosowania w sieci TN
- Montaż modułowy do rozdzielnic; optyczna sygnalizacja uszkodzenia na urządzeniu
Zastosowanie produktu
- Ochrona przed przepięciami atmosferycznymi i impulsami udarowymi w budynkach mieszkalnych i biurowych
- Wyrównywanie potencjałów i odprowadzanie prądów piorunowych w instalacjach odgromowych klas III i IV
- Montaż w głównych rozdzielnicach oraz punktach wejścia zasilania w instalacjach TN
- Stosowanie jako element ochrony przeciwprzepięciowej w instalacjach zasilających oraz w systemach fotowoltaicznych i odgromowych (zgodnie z dokumentacją producenta)
