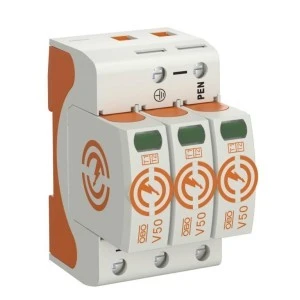

Ogranicznik przepięć Typ T1+T2 3P 12,5kA 280V V50-3-280 5093511
Kombinowany ogranicznik przepięć typu 1+2 w wykonaniu 3-biegunowym, zaprojektowany do ochrony instalacji zasilających przed przepięciami udarowymi i odgromowymi. Przeznaczony do montażu w rozdzielnicach głównych i podrozdzielnicach w sieciach TN-C.
Cechy techniczne
- Konstrukcja: ogranicznik kombinowany Typ 1+2, modułowy wkładkowy z jednostką odcinającą i mechanizmem blokującym.
- Liczba biegunów: 3 (3P), szerokość montażowa: 3 moduły (szyna DIN).
- Znamionowe napięcie AC: 280 V; maksymalne napięcie trwałej pracy AC: 280 V.
- Prąd udarowy (10/350): 12,5 kA na biegun; możliwość odprowadzania prądów odgromowych sumarycznie do 50 kA (10/350).
- Wskaźnik stanu: optyczny sygnalizator zadziałania na urządzeniu (brak styku do sygnalizacji zdalnej w tym wariancie).
- Obudowa: tworzywo samogasnące, bezhalogenowe, klasa palności odpowiadająca UL 94 V-0.
- Zakres temperatur pracy: -40 °C do +80 °C; stopień ochrony: IP20.
- Przeznaczenie sieci: instalacje TN-C.
- Dodatkowe cechy: mechanizm blokujący z zabezpieczeniem antywibracyjnym; wymienne wkładki z możliwością wymiany bez naruszenia całego modułu.
- Wydmuchowy: nie.
Zastosowanie produktu
- Ochrona wejść instalacji zasilających w budynkach mieszkalnych, biurowych i użyteczności publicznej wymagających ochrony odgromowej (klasy instalacji i uziemienia odpowiadające montażowi ogranicznika Typ 1+2).
- Montaż w rozdzielnicach głównych i podrozdzielnicach sieci TN-C w celu ograniczenia skutków wyładowań atmosferycznych i przepięć łączeniowych.
- Zabezpieczenie urządzeń i instalacji przed przepięciami impulsowymi o energii odpowiadającej prądowi udarowemu 12,5 kA na biegun oraz przed sumarycznymi prądami odgromowymi.
- Stosowanie tam, gdzie wymagana jest modułowa konstrukcja z szybkim rozpoznaniem stanu (optyczny wskaźnik) i możliwością wymiany wkładki bez demontażu całego urządzenia.
