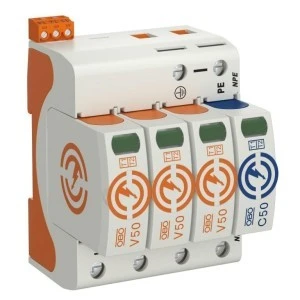

Ogranicznik przepięć Typ T1+T2 3P+N 12,5kA 280V V50-3+NPE+FS-280 5093533
Modułowy ogranicznik przepięć kombinowany typu 1+2 przeznaczony do ochrony instalacji TN?S, TN?C?S i TT; stosowany na wejściach instalacji i w rozdzielnicach głównych w obiektach zewnętrznej ochrony odgromowej klas III/IV oraz tam, gdzie wymagane jest tłumienie przepięć piorunowych i przejściowych.
Cechy techniczne
- Konfiguracja: 3P+N (4 bieguny), modułowy montaż na szynie DIN (4 moduły).
- Klasa ochronności: Typ 1+2 (ochrona odgromowa i przeciwprzepięciowa).
- Prąd udarowy (10/350): 12,5 kA na biegun; zdolność łącznie do 50 kA (wartości sumaryczne zgodne z dokumentacją serii V50).
- Maksymalne napięcie trwałej pracy AC (Ue): 280 V.
- Konstrukcja: wtykowe, wymienne wkładki z jednostką odcinającą; urządzenie nie jest wydmuchowe.
- Sygnalizacja: optyczna lokalna sygnalizacja zadziałania oraz styk do zdalnej sygnalizacji awarii (FS).
- Zakres temperaturowy eksploatacji: -40 °C do +80 °C (zgodnie z danymi technicznymi serii).
- Przeznaczenie sieciowe: układy TT, TN?S, TN?C?S.
Zastosowanie
- Ochrona głównych rozdzielnic budynków mieszkalnych, biurowych i obiektów przemysłowych przed przepięciami atmosferycznymi i przejściowymi.
- Stosowanie na wejściu instalacji oraz w pobliżu wrażliwych odbiorników elektronicznych i sterowań.
- Integracja w systemach zewnętrznej instalacji odgromowej (klasy ochrony III/IV) oraz jako element kaskadowego systemu ochrony przepięciowej.
- Zastosowania wymagające zdalnego monitorowania stanu ochrony dzięki stykowi sygnalizacji uszkodzenia.
