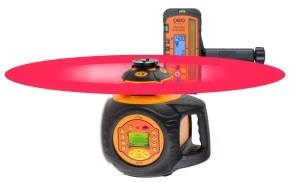

Niwelator laserowy obrotowy FL 510HV‑G Tracking M, FR 80‑MM TRACKING

Obrotowy niwelator laserowy geo-FENNEL FL 510HV-G TRACKING to zaawansowany technicznie laser wyznaczający poziom, pion i spadki, wyposażony w automatyczną funkcję trackingu umożliwiającą śledzenie i automatyczne naprowadzenie lasera na detektor. Dzięki temu praca z laserem rotacyjnym jest teraz łatwiejsza niż kiedykolwiek. Specjalnie zaprojektowany detektor precyzyjny FR 80-MM TRACKING dołączony do zestawu posiada wbudowany moduł komunikacji z laserem. Ogromny zasięg, najwyższa dokładność oraz bardzo wysoka klasa zabezpieczenia obudowy świadczą o profesjonalnym przeznaczeniu. Pilot radiowy, cyfrowo nastawiane spadki oraz nowoczesny system zasilania litowo-jonowego gwarantują niezrównany komfort pracy. Niwelator laserowy FL 510HV-G TRACKING został wyposażony w system naprowadzania, samopoziomowania, samopionowania i utrzymywania nachylenia osi. Umożliwia cyfrowe nastawianie spadków w obu osiach oraz cyfrowe nastawianie kierunku w jednej osi podczas gdy druga oś jest poziomowana automatycznie. Wyłączana automatyka pozwala na dowolne pochylanie przyrządu w celu wyznaczania spadków o dużym kącie nachylenia. Laser obrotowy FL 510HV-G TRACKING posiada nowoczesną funkcję kontroli stabilności, która umożliwia nieprzerwaną pracę w warunkach wietrznej pogody oraz wibracji pochodzących od ciężkiego sprzętu i maszyn. Piętnastokanałowy pilot radiowy odwzorowuje dokładnie aktualny stan ekranu lasera i obsługuje wszystkie jego funkcje. Nowoczesny system zasilania litowo-jonowego zapewnia 100% mocy aż do całkowitego rozładowania, brak efektu pamięci i brak samorozładowania podczas przestojów oraz możliwość doładowywania w trakcie pracy. Urządzenie jest przystosowane do pracy w dwóch pozycjach. W pozycji standardowej wiązka rotacyjna wyznacza poziom, a wiązka punktowa jest emitowana w górę pod kątem 90°. Po obróceniu lasera do pozycji pracy w pionie wiązka rotacyjna tworzy idealnie równą płaszczyznę pionową, a wiązka punktowa emitowana jest w bok pod kątem 90°.

Cechy wyróżniające:

- funkcja TRACKING czyli automatyczne naprowadzanie głowicy na detektor laserowy znacznie przyspiesza i ułatwia prace konstrukcyjne w poziomie i pionie.

- cyfrowe nastawianie spadków w obu osiach do ±10,000%.

- podświetlany wyświetlacz z prezentacją aktualnego trybu pracy lasera.

- zasięg lasera do 800 m z cyfrowym detektorem precyzyjnym FR 80-MM TRACKING, do 1200 m z detektorem standardowym.

- automatyczne samopoziomowanie, samopionowanie i utrzymywanie nachylenia osi.

- precyzyjne poziomowanie – kompensator elektroniczny.

- wyłączana automatyka pozwala na dowolne pochylanie przyrządu.

- najwyższa dostępna dokładność – 0,5 mm na 10 m.

- plamka rotująca, wyznaczająca poziom.

- stała plamka lasera pod kątem 90° do plamki rotującej.

- trzy prędkości obrotowe głowicy laserowej 300, 600 i 1100 obr. na min.

- przełączanie pomiędzy rotacją, oscylacją i plamką stałą.

- funkcja oscylacji plamki laserowej z czterema różnymi zakresami kąta.

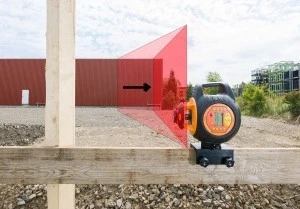

- funkcja precyzyjnego dostosowania kierunku w trybie pionowym – ułatwia wpasowanie się w elementy konstrukcyjne.

- luneta i płyta kierunkowa do precyzyjnego ustawiania przyrządu w osi budowy.

- alarm o niespoziomowaniu – sygnalizacja optyczna i akustyczna wychylenia przyrządu poza zakres samoregulacji eliminuje powstawanie błędów.

- funkcja TILT – detekcja potrąceń urządzenia.

- funkcja VWS – eliminuje drobne drgania spowodowane np. powiewem wiatru i w ten sposób czuwa nad nieprzerwaną pracą.

- praca w nawet najcięższych warunkach pogodowych – dzięki uszczelnionej obudowie zgodnie z normą IP 66 instrument jest praktycznie niewrażliwy na wodę.

- praca w ujemnych temperaturach – przyrząd przystosowany do całorocznej pracy.

- zasilanie litowo-jonowe, 100% mocy aż do całkowitego rozładowania, brak efektu pamięci, brak samorozładowania podczas przestojów, możliwość doładowywania w trakcie pracy.

- alternatywne zasilanie z zasobnika na baterie alkaliczne.

- w komplecie detektor FR 80-MM TRACKING zwiększający zasięg niwelatora i umożliwiający komunikację z laserem w trybie automatycznego naprowadzania.

- urządzenie przystosowane do pracy na zewnątrz.

- piętnastokanałowy, dwukierunkowy pilot radiowy, odwzorowuje dokładnie aktualny stan ekranu lasera i obsługuje wszystkie jego funkcje.

- blokada pilota w celu zabezpieczenia przed przypadkowym naciśnięciem przycisku.

Podstawowe dane techniczne:

Dokładność instrumentu: ± 0,5 mm / 10 m
Dokładność instrumentu w ustawieniu pionowym: ± 1 mm / 10 m
Zakres automatyki poziomowania: ± 8°
Wbudowany kompensator: elektroniczny
Zasilanie bateryjne: 3 x D alkaliczne
Zasilanie akumulatorowe: Li-Ion
Czas pracy – komplet baterii: 40 h
Czas pracy – jedno ładowanie: 40 h
Klasa bezpieczeństwa lasera/długość fali: 2/635 nm
Diody laserowe liczba/długość fali: 1/635 nm
Kontrola strefowa kierunku świecenia lasera: 4 strefy
Automatyczny tracking (śledzenie detektora): tak
Zasięg funkcji śledzenia detektora: 140 m
Średnica strefy detekcji lasera: 800 m
Zakres pochyleń w osi X: ± 5,7° (± 10%)
Zakres pochyleń w osi Y: ± 5,7° (± 10%)
Zakres pochyleń w osiach X + Y: ± 8° (± 14%)
Automatyczne cyfrowe nastawianie spadków X, Y: co 0,001%
Pomiar pochylenia: ±10 %, odczyt na instrumencie lub pilocie
Funkcja TILT: tak
Funkcja VWS: tak
Prędkość obrotowa głowicy: 300, 600, 1100 obr/min
Sposób mocowania instrumentu: gwint 5/8'', płyta kierunkowa
Zakres temperatur pracy: -10 °C – +50 °C
Klasa szczelności obudowy: IP 66
Masa instrumentu: 3,85 kg
Wymiary transportowe instrumentu: 36 x 47 x 25
Różnica wysokości wyświetlana w mm: tak

Wyposażenie:

Niwelator laserowy FL 510HV-G TRACKING.
Akumulatory Li-Ion (w instrumencie).
Ładowarka akumulatorów Li-Ion.
Zasobnik baterii alkalicznych do zasilania zastępczego.
Detektor FR 80-MM TRACKING.
Uchwyt detektora do łaty niwelacyjnej.
Adapter detektora do ław drutowych i konstrukcji.
Ładowarka i akumulatory do detektora.
Pilot zdalnego sterowania.
Baterie do zasilania pilota.
Luneta.
Płyta bazowa ustawcza.
Pojemnik transportowy.
