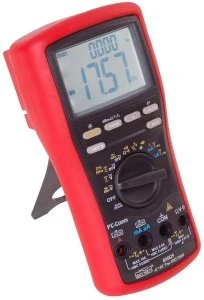

Multimetr profesjonalny True RMS Brymen BM829s

BM829s to multimetr profesjonalny „haevy duty” z dokładnością bazową 0,08% (DCV).
Z uwagi na najwyższy poziom ochrony może być stosowany w przemyśle. Oferuje b. dużo funkcji łącznie z pomiarem przewodności (nS), tłumienia (dBm) i temperatury (T1, T2, T1-T2). Mierzona jest rzeczywista wartość skuteczna (TrueRMS) dla ACV/ACA w paśmie częstotliwości do 20kHz i także ze składową stałą (AC, DC+AC). Dalsze funkcje to wychwytywanie krótkotrwałych impulsów CREST Max/Min/Max-Min (nawet 1ms), rejestracja (Max, Min, Max-Min, Avg) i pomiar różnicowy (obydwie z automatyczną zmianą zakresów). Innowacyjna funkcja AutoCheck automatyczny wybór pomiaru LoZ DCV / LoZ ACV / , dzięki analizie sygnału wejściowego, wewnętrzny algorytm zapewnia pomiar napięć przy obniżonej impedancji Z. Dalsze funkcje specjalne to: sygnalizacja błędnego podłączenia (Beep Jack), bezdotykowe wykrywanie pola elektrycznego (EF). Wysoki stopień ochrony: przeciążenie 1000V, przepięcia 12kV, bezpieczeństwo CAT IV 1000V. Miernik ma podwójny, podświetlany LCD ze zliczaniem do 6000/9999 i próbkowaniem 5x/s oraz szybki bargraf analogowy. Wyjście USB do współpracy z PC.

• • • Automatyczna/ręczna zmiana zakresów pomiarowych
    • TrueRMS - Pomiar rzeczywistej wartości skutecznej
    • Pomiar temperatury
      • dwukanałowy
    • DATA HOLD - zatrzymanie bieżącego wyniku pomiaru na wyświetlaczu
    • Hz - Możliwość szybkiego przejścia do pomiaru częstotliwości podczas pomiaru prądu lub napięcia
    • RELATIVE ZERO - pomiar różnicowy względem mierzonej wartości
    • CREST: rejestracja wartości szczytowych MAX, MIN impulsów
    • REC - rejestracja wartości MAX, MIN
    • EF: bezdotykowa detekcja pola elektrycznego (napięcia)
    • Testy diod i ciągłości obwodu (z sygnalizacją dźwiękową)
    • Komunikacja z komputerem PC za pomocą interfejsu USB
    • Lo-Z - pomiary napięcia o niskiej impedancji wejścia (eliminacja zakłóceń)
    • Hi-Z - pomiary napięcia o wysokiej impedancji wejścia
    • AutoCheck - automatyczny wybór rodzaju pomiaru (Lo-Z DCV, ACV, rezystancja) w zależności od sygnału wejściowego
    • Sygnalizacja nieprawidłowych połączeń
  • POMIARY I DOKŁADNOŚCI
    • Współczynnik temperaturowy:
      • nominalnie 0,15 x (określona dokładność)/°C (0°C do 18°C lub 28°C do 45°C)
    • Dokładność:
      • +- (% wartości wskazywanej + liczba cyfr najmniej znaczących), jeśli nie jest określona inaczej, dla temp 23°C +- 5° i RH < 75%
  • Test ciągłości-

    Zakres min. wykrywalności R []	Zakres max. wykrywalności R []	Zabezp. DCpeak [V]	Zabezp. ACrms [V]
    20	300	600	600

  • • Czas odpowiedzi
      • <100us
  • DCV - napięcie stałe-

    Zakres [V]	Rozdzielczość [V]	Dokładność [%]	Dokładność [cyfr]	Imp.wej. []	Imp. wej. [F]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
    60m	0,01m	0,12	2	10M	50p	600	600
    600m	0,1m	0,06	2	10M	80p	600	600
    999,9m	0,1m	0,08	2	10M	50p	1450	1050
    9,999	0,001	0,08	2	10M	50p	1450	1050
    99,99	0,01	0,08	2	10M	50p	1450	1050
    999,9	0,1	0,08	2	10M	50p	1450	1050
    999,9m (AutoCheck)	0,1m	0,5	3	3k	165p	600	600
    9,999 (AutoCheck)	0,001	0,5	3	3k	165p	1450	1050
    99,99 (AutoCheck)	0,01	0,5	3	18k	165p	1450	1050
    999,9 (AutoCheck)	0,1	0,5	3	500k	165p	1450	1050

  • • NMRR - Współczynnik tłumienia sygnału nałożonego
      • 60dB lub więcej dla 50/60Hz +-0,1%
    • • Impedancja wejściowa narasta powyżej 50V i wynosi: 18k dla 100V, 125k dla 300V, 320k dla 600V, 500k dla 1000V
    • CMRR - Współczynnik tłumienia sygnału wspólnego
      • 110dB lub więcej dla 50/60Hz (Rs=1k )
  • ACV - napięcie przemienne+
  • • Współczynnik szczytu:
      • CF<6:1 w połowie skali
      • CF<3:1 na całej skali
    • • Impedancja wejściowa narasta powyżej 50V i wynosi: 18k dla 100V, 125k dla 300V, 320k dla 600V, 460k dla 1000V
  • Napięcie DCV+ACV-

    Zakres [V]	Rozdzielczość [V]	Dokładność [%]	Dokładność [cyfr]	Czestotliwość min. [Hz]	Częstotliwość max. [Hz]	Impedancja wejściowa []	Impedancja wejściowa [F]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
    60m	0,01m	0,5	3	50	60	10M	50p	600	600
    600m	0,1m	0,5	3	50	60	10M	80p	600	600
    999,9m	0,1m	0,5	3	50	60	10M	50p	600	600
    9,999	0,001	0,5	3	50	60	10M	50p	1450	1050
    99,99	0,01	0,5	3	50	60	10M	50p	1450	1050
    999,9	0,1	0,5	3	50	60	10M	50p	1450	1050
    60m	0,01m	0,8	4	40	500	10M	50p	600	600
    600m	0,1m	0,8	4	40	500	10M	80p	600	600
    999,9m	0,1m	5,0	4	40	500	10M	50p	600	600
    9,999	0,001	1,0	4	40	500	10M	50p	1450	1050
    99,99	0,01	1,0	4	40	500	10M	50p	1450	1050
    999,9	0,1	2,0	4	40	500	10M	50p	1450	1050
    60m	0,01m	2,0	3	500	1k	10M	50p	600	600
    600m	0,1m	2,0	3	500	1k	10M	80p	600	600
    999,9m	0,1m	3dB	–	500	1k	10M	50p	600	600
    9,999	0,001	1,0	4	500	1k	10M	50p	1450	1050
    99,99	0,01	1,0	4	500	1k	10M	50p	1450	1050
    999,9	0,1	2,0	4	500	1k	10M	50p	1450	1050
    60m	0,01m	2,0	3	1k	3k	10M	50p	600	600
    600m	0,1m	2,0	3	1k	3k	10M	80p	600	600
    999,9m	0,1m	–	–	1k	3k	10M	50p	600	600
    9,999	0,001	3,0	4	1k	3k	10M	50p	1450	1050
    99,99	0,01	3,0	4	1k	3k	10M	50p	1450	1050
    999,9	0,1	3,0	4	1k	3k	10M	50p	1450	1050
    60m	0,01m	2,0	3	3k	20k	10M	50p	600	600
    600m	0,1m	2,0	3	3k	20k	10M	80p	600	600
    999,9m	0,1m	–	–	3k	20k	10M	50p	600	600
    9,999	0,001	3dB	–	3k	20k	10M	50p	1450	1050
    99,99	0,01	3dB	–	3k	20k	10M	50p	1450	1050
    999,9	0,1	–	–	3k	20k	10M	50p	1450	1050

  • • Współczynnik szczytu:
      • CF<6:1 w połowie skali
      • CF<3:1 na całej skali
    • CMRR - Współczynnik tłumienia sygnału wspólnego
      • 60dB lub więcej dla DC do 60Hz (Rs=1k )
  • DCA - prąd stały-

    Zakres [A]	Rozdzielczość [A]	Dokładność [%]	Dokładność [cyfr]	Spadek U [V/A]	Bezpiecznik [V]	Bezpiecznik [A]
    600u	0,1u	0,2	4	80	600	1
    6000u	1u	0,2	4	80	600	1
    60m	0,01m	0,2	4	1,5	600	1
    600m	0,1m	0,2	4	1,5	600	1
    6	0,001	0,2	4	0,02	600	10
    10	0,01	0,2	4	0,02	600	10

  • • • 10A pomiar ciągły, 10-15A przez 30s z 5-minutowymi przerwami na chłodzenie
  • Prąd DCA+ACA-

    Zakres [A]	Rozdzielczość [A]	Dokładność [%]	Dokładność [cyfr]	Czestotliwość min. [Hz]	Czestotliwość max. [Hz]	Spadek U [V/A]	Bezpiecznik [V]	Bezpiecznik [A]
    600u	0,1u	0,6	3	50	60	80	600	1
    6000u	1u	0,6	3	50	60	80	600	1
    60m	0,01m	0,6	3	50	60	1,5	600	1
    600m	0,1m	1,0	3	50	60	1,5	600	1
    6	0,001	0,8	6	50	60	0,02	600	10
    10	0,01	0,8	6	50	60	0,02	600	10
    600u	0,1u	0,8	4	40	1k	80	600	1
    6000u	1u	0,8	4	40	1k	80	600	1
    60m	0,01m	0,8	4	40	1k	1,5	600	1
    600m	0,1m	1,0	4	40	1k	1,5	600	1
    6	0,001	0,8	6	40	1k	0,02	600	10
    10	0,01	0,8	6	40	1k	0,02	600	10

  • • Współczynnik szczytu:
      • CF<6:1 w połowie skali
      • CF<3:1 na całej skali
    • • 10A pomiar ciągły, 10-15A przez 30s z 5-minutowymi przerwami na chłodzenie
  • Rezystancja-

    Zakres []	Rozdzielczość []	Dokładność [%]	Dokładność [cyfr]	Napięcie rozwartego obwodu [V]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
    600	0,1	0,1	3	1,2	600	600
    6k	0,001k	0,1	3	1,2	600	600
    60k	0,01k	0,1	3	1,2	600	600
    600k	0,1k	0,1	3	1,2	600	600
    6M	0,001M	0,4	3	1,2	600	600
    60M	0,01M	1,5	5	1,0	600	600
    99,99n (S)	0,01n (S)	0,8	10	1,2	600	600
    600 (AutoCheck)	0,1	0,5	4	1,2	600	600
    6k (AutoCheck)	0,001k	0,5	4	1,2	600	600
    60k (AutoCheck)	0,01k	0,5	4	1,2	600	600
    600k (AutoCheck)	0,1k	0,5	4	1,2	600	600
    6M (AutoCheck)	0,001M	0,8	3	1,2	600	600
    60M (AutoCheck)	0,01M	2,0	5	1,0	600	600

  • Pojemność-

    Zakres [F]	Rozdzielczość [F]	Dokładność [%]	Dokładność [cyfr]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
    60n	0,01n	0,8	3	600	600
    600n	0,1n	0,8	3	600	600
    6u	0,001u	1,0	3	600	600
    60u	0,01u	2,0	3	600	600
    600u	0,1u	3,5	5	600	600
    6m	0,001m	5,0	5	600	600
    25m	0,01m	6,5	5	600	600

  • • • Dokładność dla kondensatorów warstwowych lub lepszych
  • Częstotliwość-

    Zakres [Hz]	Dokładność	Czułość	Funkcja
    5-1M	0,004%+4c	2,5V (prostokąt)	DCmV-Logic
    15-50k	0,04%+4c	40mV	AC 60mV
    15-50k	0,04%+4c	60mV	AC 600mV
    15-1k	0,04%+4c	0,5V	AC 999,9mV
    15-10k	0,04%+4c	2,5V	AC 9,999V
    15-10k	0,04%+4c	25V	AC 99,99V
    15-10k	0,04%+4c	100V	AC 999,9V
    15-3k	0,04%+4c	45 μA	AC 600 μA
    15-3k	0,04%+4c	600 μA	AC 6000 μA
    15-3k	0,04%+4c	40mA	AC 60mA
    15-3k	0,04%+4c	60mA	AC 600mA
    15-3k	0,04%+4c	4A	AC 6A
    15-3k	0,04%+4c	6A	AC 10A

  • Temperatura-

    Wartość min [°C]	Wartość max [°C]	Dokładność [%]	Dokładność [°C]	Zabezpieczenia DCpeak [V]	Zabezpieczenie DC-ACrms [V]
    -50	1000	0,3	2	600	600

  • • Dokładność nie uwzględnia dokładności termopary
    • • Funkcja pomiaru różnicy temperatur
  • Wypełnienie impulsu-

    Zakres [%]	Dokładność	Częstotliwość [Hz]	Czułość
    0-100%	3c/kHz+2c	5-10k	2,5V (prostokąt)

  • • Zabezpieczenie wejścia pomiarowego
      • przeciążeniowe 600VDC/600VACrms
  • Test diod-

    Napięcie rozwartego obwodu (DC)	Prąd pomiarowy	Zakres	Rozdzielczość	Dokładność
    <3,5VDC	0,4mA	2V	0,001V	1,0%+1c

  • • Zabezpieczenie wejścia pomiarowego
      • przeciążeniowe 600VDC/600VACrms
  • Bezdotykowa detekcja pola elektrycznego EF
    • Wskazanie bargrafu-

      Wartość napięcia [V]	Wskazanie bargrafu
      10-36V	-
      23-83V	- -
      59-165V	- - -
      124-330V	- - - -
      >250V	- - - - -

  • dBm-

    Zakres	Dokładność	Wybór impedancji	Impedancja wejściowa
    -11,76-54,25dBm (600 )	0,25dB+2c	4-1200	10M , 50pF

  • • Zabezpieczenie wejścia pomiarowego
      • przeciążeniowe 600VDC/600VACrms
    • Wybór impedancji
      • 4, 8, 16, 32, 50, 75, 93, 110, 125, 135, 150, 200, 250, 300, 500, 600, 800, 900, 1000, 1200
• • Producent
    • Brymen
  • Kraj pochodzenia
