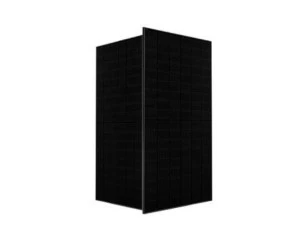

JA Solar DEEP BLUE 4.0 JAM54D41 LB | 430–455 W
Typ ogniw: n-type Mono 1688
Liczba ogniw: 108 (6 × 18)
Wymiary (mm): 1762 ±2 × 1134 ±2 × 30 ±1
Waga: 22 kg
Szkło front / tył: 1,6 mm / 1,6 mm
Kabel: 4 mm² (IEC), 12 AWG (UL), długość pionowo: +300 mm / -400 mm, poziomo: ±1200 mm
Złącza: QC 4.10-351 / MC4 EVO2A
Skrzynka przyłączeniowa: IP68, 3 diody bocznikujące
Pakowanie: 36 szt./paleta, 936 szt./kontener 40' HQ
W razie potrzeby dostępne niestandardowe kolory ramy i długości kabla.
Parametry elektryczne (STC)
| Model |
Pmax [W] |
Voc [V] |
Vmp [V] |
Isc [A] |
Imp [A] |
Sprawność [%] |
| JAM54D41-430/LB |
430 |
38.50 |
32.12 |
14.14 |
13.39 |
21.5 |
| JAM54D41-435/LB |
435 |
38.70 |
32.29 |
14.23 |
13.47 |
21.8 |
| JAM54D41-440/LB |
440 |
38.90 |
32.47 |
14.31 |
13.55 |
22.0 |
| JAM54D41-445/LB |
445 |
39.10 |
32.65 |
14.40 |
13.63 |
22.3 |
| JAM54D41-450/LB |
450 |
39.30 |
32.82 |
14.48 |
13.71 |
22.5 |
| JAM54D41-455/LB |
455 |
39.50 |
33.00 |
14.56 |
13.79 |
22.8 |
Parametry elektryczne przy 10% nasłonecznienia (irradiance)
| Model |
Pmax [W] |
Voc [V] |
Vmp [V] |
Isc [A] |
Imp [A] |
| JAM54D41-430/LB |
470 |
38.50 |
32.11 |
14.46 |
14.55 |
| JAM54D41-435/LB |
475 |
38.70 |
32.29 |
14.63 |
14.63 |
| JAM54D41-440/LB |
480 |
38.90 |
32.47 |
14.72 |
14.81 |
| JAM54D41-445/LB |
486 |
39.10 |
32.65 |
14.89 |
14.93 |
| JAM54D41-450/LB |
491 |
39.30 |
32.82 |
14.97 |
15.02 |
| JAM54D41-455/LB |
39.50 |
33.00 |
33.00 |
15.07 |
15.07 |
Warunki pracy i gwarancje
- Maksymalne napięcie systemu: 1500 V DC (IEC)
- Zakres temperatur pracy: -40°C do +85°C
- Maksymalny prąd bezpiecznika szeregowego: 30 A
- Maksymalne obciążenie statyczne: przód 5400 Pa, tył 2400 Pa
- Stopień ochrony: IP68
- Temperaturowe współczynniki: Isc +0,046 %/°C, Voc -0,260 %/°C, Pmax -0,300 %/°C
- Degradacja: 1% w 1. roku, 0,4% rocznie przez 30 lat
- Gwarancja: 25 lat liniowej wydajności, 25+ lat gwarancji produktowej
- Dwustronność (Bifaciality): 80%
Dane wg IEC 61215, IEC 61730, ISO 9001, ISO 14001, ISO 45001, IEC 62941.
STC: irradiance 1000 W/m², temperatura ogniwa 25°C, spektrum AM1.5G.
Dane elektryczne przy 10% nasłonecznienia wg NMOT: irradiance 800 W/m², temperatura otoczenia 20°C, wiatr 1 m/s.
Dane mogą ulec zmianie bez powiadomienia.
