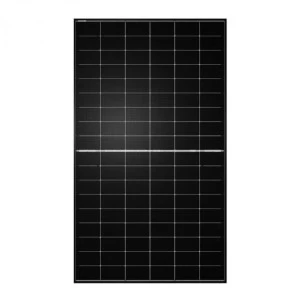

TW Solar TWMNH 54HD | N-type Half-cell Bifacial Module | 495–515 W
Typ ogniw: Monokrystaliczne typu N (TNC), Half-cell
Liczba ogniw: 108 (6 × 18)
Wymiary (mm): 1961 × 1134 × 30
Waga: 27.4 kg
Szkło front/tył: 2.0 mm hartowane AR / 2.0 mm hartowane
Rama: Anodowany stop aluminium
Skrzynka przyłączeniowa: IP68, 3 diody bocznikujące
Kabel wyjściowy: 4.0 mm², długość około 1200 mm (możliwość dostosowania)
Obciążenie mechaniczne: 5400 Pa (śnieg), 2400 Pa (wiatr)
Opakowanie: 36 szt. na palecie, 864 szt. w kontenerze 40'HC
Parametry elektryczne (STC)
| Model |
Pmax [W] |
Voc [V] |
Vmp [V] |
Isc [A] |
Imp [A] |
Sprawność [%] |
| 495 |
495 |
39.88 |
33.45 |
15.86 |
14.80 |
22.3 |
| 500 |
500 |
40.06 |
33.70 |
15.09 |
14.84 |
22.5 |
| 505 |
505 |
40.24 |
33.94 |
15.92 |
14.88 |
22.7 |
| 510 |
510 |
40.42 |
34.19 |
15.95 |
14.92 |
22.9 |
| 515 |
515 |
40.60 |
34.43 |
15.98 |
14.96 |
23.2 |
Parametry elektryczne (NMOT)
| Pmax [W] |
Voc [V] |
Isc [A] |
Vmp [V] |
Imp [A] |
| 374 |
37.97 |
12.80 |
31.56 |
11.95 |
| 378 |
38.14 |
12.83 |
31.73 |
11.98 |
| 381 |
38.31 |
12.85 |
31.96 |
12.01 |
| 385 |
38.48 |
12.88 |
32.21 |
12.05 |
| 389 |
38.65 |
12.90 |
32.44 |
12.08 |
Parametry temperaturowe i warunki pracy
- Temperaturowy współczynnik mocy Pmax: -0.28% / °C
- Temperaturowy współczynnik napięcia Voc: -0.24% / °C
- Temperaturowy współczynnik prądu Isc: +0.046% / °C
- Nominalna temperatura pracy ogniwa (NOCT): 45 ± 2 °C
- Zakres temperatur pracy: -40°C do +85°C
- Maksymalne napięcie systemu: 1500 V DC
- Maksymalny prąd bezpiecznika szeregowego: 30 A
- Tolerancja mocy: 0 ~ +3%
- Obciążenia mechaniczne: śnieg 5400 Pa (przód), wiatr 2400 Pa (tył)
Gwarancje
- 12 lat gwarancji na materiały i wykonanie
- 30 lat liniowej gwarancji mocy z 1% degradacji w pierwszym roku i 0.4% rocznie w kolejnych latach
Dane wg TW Solar (wersja 2024.07).
STC: irradiancja 1000 W/m², temperatura ogniwa 25°C, masa powietrza AM1.5.
NMOT: irradiancja 800 W/m², temperatura otoczenia 20°C, wiatr 1 m/s.
Dane mogą ulec zmianie bez powiadomienia.
