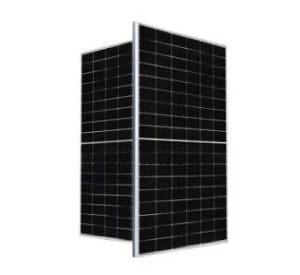

JA Solar DEEP BLUE 4.0 JAM60D42 LB | N-type Bifacial Mono Module | 505–540 W
Typ ogniw: n-type Mono 16BB
Liczba ogniw: 132 (6 × 22)
Wymiary (mm): 2063 ±2 × 1134 ±2 × 30 ±1
Waga: 28.8 kg
Przekrój przewodu: 4 mm² (IEC), 12 AWG (UL)
Skrzynka przyłączeniowa: IP68, 3 diody bocznikujące
Złącza: QC 4.10-351 / MC4-EV02A
Długość przewodu (wraz ze złączem): pionowo +300 mm / -400 mm, poziomo ±1200 mm
Szkło front / tył: Podwójne hartowane 2.0 mm
Pakowanie: 36 szt./paleta, 792 szt./kontener 40' HQ
Dostępne na życzenie inne kolory ramy i długości przewodów.
Parametry elektryczne (STC)
| Model |
Pmax [W] |
Voc [V] |
Vmp [V] |
Isc [A] |
Imp [A] |
Sprawność [%] |
| JAM60D42-505/LB |
505 |
42.93 |
35.69 |
15.01 |
14.15 |
21.6 |
| JAM60D42-510/LB |
510 |
43.13 |
35.92 |
15.06 |
14.20 |
21.8 |
| JAM60D42-515/LB |
515 |
43.33 |
36.15 |
15.11 |
14.25 |
22.0 |
| JAM60D42-520/LB |
520 |
43.53 |
36.37 |
15.16 |
14.30 |
22.2 |
| JAM60D42-525/LB |
525 |
43.73 |
36.59 |
15.21 |
14.35 |
22.4 |
| JAM60D42-530/LB |
530 |
43.93 |
36.81 |
15.26 |
14.40 |
22.7 |
Parametry elektryczne przy 10% irradiancji
| Model |
Pmax [W] |
Voc [V] |
Vmp [V] |
Isc [A] |
Imp [A] |
| JAM60D42-505/LB |
545 |
42.93 |
16.21 |
15.28 |
15.55 |
| JAM60D42-510/LB |
551 |
43.13 |
16.26 |
15.34 |
15.60 |
| JAM60D42-515/LB |
556 |
43.33 |
16.32 |
15.39 |
15.63 |
| JAM60D42-520/LB |
562 |
43.53 |
16.37 |
15.44 |
15.68 |
| JAM60D42-525/LB |
567 |
43.73 |
16.43 |
15.50 |
15.72 |
| JAM60D42-530/LB |
572 |
43.93 |
16.48 |
15.55 |
15.75 |
Warunki pracy i gwarancje
- Maksymalne napięcie systemu: 1500 V DC (IEC)
- Zakres temperatur pracy: -40°C do +55°C
- Maksymalne obciążenie statyczne: 5400 Pa (przód), 2400 Pa (tył)
- Maksymalny prąd bezpiecznika szeregowego: 30 A
- Nominalna temperatura pracy ogniwa (NOCT): 45 ± 2 °C
- Tolerancja mocy: 0 ~ +5 W
- Współczynniki temperaturowe:
- Isc: +0.046 %/°C
- Voc: -0.260 %/°C
- Pmax: -0.300 %/°C
- Gwarancja produktu: 12 lat
- 30 lat liniowej gwarancji mocy z 1% degradacji w 1. roku i 0.4% rocznie później
- Bifacialność (dwustronność): około 80% ± 10%
- Bezpieczeństwo ppoż.: UL Typ 29
Dane wg JA Solar, wersja 2023.11.
Warunki STC: irradiancja 1000 W/m², temperatura ogniwa 25°C, spektrum AM1.5G.
Dane elektryczne przy 10% irradiancji według NMOT: irradiancja 100 W/m², temperatura ogniwa 25°C.
Dane mogą ulec zmianie bez powiadomienia.
