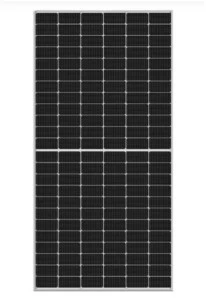

JA Solar JAM72D42 LB Deep Blue 4.0 | Mono-facial N-type Bifacial Module | 610–635 W
Najważniejsze cechy:
• Ogniwa typu N o bardzo niskim efekcie LID
• Dwustronny moduł z podwójnym szkłem (glass-glass)
• Wyższa produkcja mocy i lepsza reakcja na niskie nasłonecznienie
• Lepszy współczynnik temperaturowy i stabilna wydajność
• 12 lat gwarancji na produkt, 30 lat liniowej gwarancji stałej degradacji mocy
• Certyfikaty: IEC 61215, IEC 61730, UL 61215, UL 61730, ISO 9001, ISO 14001, ISO 45001, IEC 62941
Dane elektryczne (STC)
| Model |
Pmax [W] |
Voc [V] |
Isc [A] |
Vmp [V] |
Imp [A] |
Sprawność [%] |
Tolerancja mocy |
| 610/LB |
610 |
51.67 |
15.01 |
43.11 |
14.15 |
21.8 |
0 ~ +5 W |
| 615/LB |
615 |
51.87 |
15.06 |
43.31 |
14.20 |
22.0 |
0 ~ +5 W |
| 620/LB |
620 |
52.07 |
15.11 |
43.51 |
14.25 |
22.2 |
0 ~ +5 W |
| 625/LB |
625 |
52.27 |
15.16 |
43.71 |
14.30 |
22.4 |
0 ~ +5 W |
| 630/LB |
630 |
52.47 |
15.21 |
43.90 |
14.35 |
22.5 |
0 ~ +5 W |
| 635/LB |
635 |
52.67 |
15.26 |
44.10 |
14.40 |
22.7 |
0 ~ +5 W |
Dane elektryczne przy 10% irradiancji (STC)
| Model |
Pmax [W] |
Voc [V] |
Vmp [V] |
Isc [A] |
Imp [A] |
| 610/LB |
659 |
51.67 |
43.11 |
16.21 |
15.28 |
| 615/LB |
664 |
51.87 |
43.31 |
16.26 |
15.34 |
| 620/LB |
670 |
52.07 |
43.51 |
16.32 |
15.39 |
| 625/LB |
675 |
52.27 |
43.71 |
16.37 |
15.44 |
| 630/LB |
680 |
52.47 |
43.90 |
16.43 |
15.50 |
| 635/LB |
686 |
52.67 |
44.10 |
16.48 |
15.55 |
Parametry temperaturowe
- Współczynnik temperaturowy prądu zwarciowego (Isc): +0.046% / °C
- Współczynnik temperaturowy napięcia obwodu otwartego (Voc): -0.260% / °C
- Współczynnik temperaturowy mocy maksymalnej (Pmax): -0.300% / °C
Dane mechaniczne i konstrukcyjne
- Liczba ogniw: 144 (6 × 24)
- Wymiary modułu: 2465 ± 2 mm x 1134 ± 2 mm x 35 ± 1 mm
- Waga: 34.6 kg
- Przekrój przewodu: 4 mm² (IEC), 12 AWG (UL)
- Skrzynka przyłączeniowa: IP68, 3 diody QC 4.10-351 / MC4-EVO2A
- Długość przewodu (wraz z złączem): pionowo 300 mm (+), 400 mm (-); poziomo 1500 mm (+) / 1500 mm (-)
- Szkło przód/tył: 2.0 mm / 2.0 mm
Informacje o pakowaniu
- Liczba modułów na palecie: 31 szt.
- Liczba modułów na kontener 40'HQ: 496 szt.
Warunki pracy i bezpieczeństwo
- Maksymalne napięcie systemu: 1500 V DC
- Temperatura pracy: -40°C do +55°C
- Maksymalne obciążenia statyczne: przód 5400 Pa, tył 2400 Pa
- Maksymalne zabezpieczenie prądowe: 30 A
Dane wg JA Solar (wersja 2023-12).
STC: Irradiancja 1000 W/m², temperatura ogniwa 25°C, masa powietrza AM1.5G.
Uwaga: Dane elektryczne służą do porównań i nie stanowią oferty.
Specyfikacje mogą ulec zmianie bez uprzedzenia.
Produkt dostępny w różnych kolorach ramy i długościach przewodów na życzenie.
