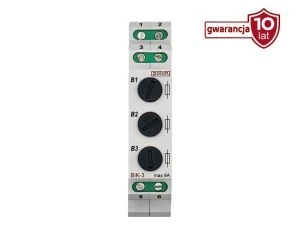

Moduł bezpiecznikowy BIK‑3 MAX 6A 3 wkładki 5x20mm

Moduł bezpiecznikowy BIK-3 przeznaczony jest do zabezpieczania odbiorników elektrycznych przy użyciu trzech aparatowych wkładek topikowych typu WTA o wymiarach 5×20 mm. Konstrukcja oprawki umożliwia szybką i wygodną wymianę wkładki (bezpiecznika), zarówno przy użyciu wkrętaka, jak i ręcznie. Maksymalny prąd obciążenia zależy od parametrów zastosowanej wkładki topikowej i może wynosić do 6 A przy napięciu 250 V AC. W każdej oprawce można zastosować wkładkę topikową o innych parametrach, co pozwala na indywidualne dopasowanie zabezpieczenia do odbiornika. Obudowa modułowa (1 moduł DIN) wykonana jest z samogasnącego tworzywa i przystosowana do montażu na szynie TH35.

Zasada działania

Moduł bezpiecznikowy BIK-3 zabezpiecza obwód poprzez zastosowanie wkładek topikowych, które odcinają zasilanie w przypadku przeciążenia lub zwarcia. Wymiana wkładki powinna być wykonywana przy odłączonym napięciu. Aby wyjąć wkładkę, należy nacisnąć główkę oprawki płaskim wkrętakiem, przekręcić w lewo i zwolnić nacisk – główka uniesie się, umożliwiając wyjęcie wkładki. Ponowne umieszczenie wkładki odbywa się poprzez wsunięcie główki w oprawkę, naciśnięcie i przekręcenie w prawo. Konstrukcja umożliwia również obsługę za pomocą kciuka bez użycia narzędzi.
