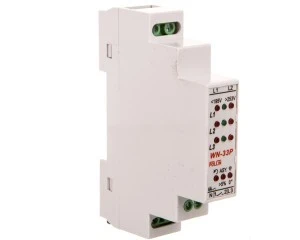

Pomiarowy wskaźnik zasilania WN-33P
W 1-modułowej obudowie (17,5 mm) zmieszczono urządzenie,
które, oprócz sygnalizowania obecności lub zaniku poszczególnych faz, przekazuje wiele dodatkowych istotnych informacji o stanie
sieci trójfazowej,
a odseparowany styk wyjściowy znacznie poszerza i tak już duże możliwości urządzenia.
Użytkownik uzyskuje "rzutem oka" następujące informacje:
- obecność prawidłowego napięcia (w zakresie -15% ÷ +10%) - świeci środkowa zielona dioda - dla każdej fazy niezależnie
- brak fazy - gaśnie zielona dioda (odpowiednia dla danej fazy);
- napięcie na danej fazie obniżyło się poniżej 195 V -
gaśnie odpowiednia zielona dioda i zapala się obok niej lewa czerwona dioda;
- napięcie na danej fazie przekroczyło 253 V -
gaśnie odpowiednia zielona dioda i zapala się obok niej prawa czerwona dioda;
- fazy mają nieprawidłową kolejność -
zaświeca się dolna lewa czerwona dioda oznaczona symbolem wirowania faz;
- asymetria faz przekraczająca 5% sygnalizowana jest środkową dolną, żółtą diodą LED oznaczoną “ASY”;
- zwarcie faz wskazuje dolna prawa, czerwona dioda LED, oznaczona symbolem kąta fazowego,
jednocześnie powyżej pulsują diody LED informując, które fazy są zwarte.
Przekazywanie tak dużej ilości informacji stało się możliwe dzięki zastosowaniu 12 miniaturowych, różnokolorowych diod LED.
WN-33P wyposażony jest dodatkowo w odseparowany galwanicznie styk zwierny (6A 250V AC rezyst.).
Styk ten rozwiera się przy każdej nieprawidłowości,
która wystąpi w sieci trójfazowej, co pozwala na przekazanie informacji
o awarii poza urządzenie, a nawet na zabezpieczenie dowolnego odbiornika trójfazowego.
Styk zwierny wyprowadzony jest na dodatkową listwę zaciskową.
Parametry urządzenia można zmienić na życzenie klienta
(np. inne poziomy napięć progowych, szerokość histerezy, stopień asymetrii itp.)
GWARANCJA 10 LAT
DANE TECHNICZNE
|
Napięcie zasilania
|
3 x 400V AC 50Hz +N
|
|
Sygnalizacja
|
12 diod LED
|
|
Progi napięciowe
|
< 195 V; > 253 V
|
|
Obciążalność wyjścia
|
6A 250V AC (rezyst.)
|
|
Opóźnienie zadziałania
|
ok. 5s
|
|
Pobór mocy
|
1 VA
|
|
Dokładność
|
ok. 1 V
|
|
Histereza
|
ok. 10V
|
|
Temperatura pracy
|
-15oC ÷ +40oC
|
|
Listwy zaciskowe
|
2,5 mm2/4 mm2
|
|
Obudowa
|
do montażu na szynie 35 mm,
wykonana z tworzywa samogasnącego
|
|
Wymiary obudowy
|
jeden moduł (17,5 mm)
|
|
Stopień
ochrony
|
IP 20
|
