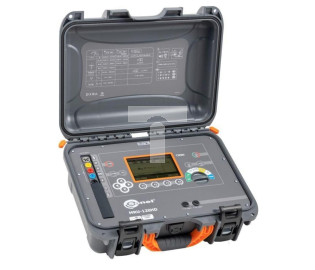

Miernik rezystancji uziemienia MRU‑120HD WMPLMRU120HD

Pozwala na wykonywanie pomiarów:

• rezystancji uziemień metodą techniczną z wykorzystaniem elektrod pomocniczych,
• rezystancji uziemień metodą techniczną z wykorzystaniem elektrod pomocniczych i cęgów (do pomiaru uziemień wielokrotnych),
• rezystancji uziemień z wykorzystaniem podwójnych cęgów (do pomiaru uziemień wielokrotnych bez podziemnych połączeń otokowych),
• rezystywność gruntu (metodą Wennera),
• pomiar ciągłości połączeń wyrównawczych i ochronnych (spełniający wymogi PN-HD 60364 - 6) z funkcją autozerowania - prądem 200 mA.

Dodatkowo:

• pomiar rezystancji elektrod pomocniczych R_S i R_H,
• pomiar napięcia zakłócającego,
• pomiar częstotliwości sygnału zakłócającego,
• pomiar w obecności napięć zakłócających w sieciach z częstotliwością 50 Hz i 60 Hz,
• wybór maksymalnego napięcia pomiarowego (25 V i 50 V),
• wprowadzanie odległości między elektrodami dla rezystywności w metrach (m) i stopach (ft),
• pamięć 990 pomiarów (10 banków po 99 komórek),
• kalibrację zastosowanych cęgów,
• zegar czasu rzeczywistego (RTC),
• transmisja danych do komputera - USB,
• wskazywanie stanu akumulatorów.

Pomiar napięcia zakłócającego U_N (RMS)

Zakres	Rozdzielczość	Błąd podstawowy
0...100 V	1 V	±(2% w.m. + 3 cyfry)

• alarm gdy napięcie przekroczy 24 V lub 40 V rms
• pomiar dla DC oraz AC 45…65 Hz,

Pomiar rezystancji uziemienia (metoda 3- i 4-przewodowa)
zakres pomiarowy wg PN-EN 61557 - 5: 0,30 Ω...19,9 kΩ

Zakres	Rozdzielczość	Błąd podstawowy
0,00...19,99 Ω	0,01 Ω	±(2% w.m. + 2 cyfry)
20,0...199,9 Ω	0,1 Ω
200...1999 Ω	1 Ω
2,0k...9,99 kΩ	0,01 kΩ	±(5% w.m. + 4 cyfry)
10,0k...19,9 kΩ	0,1 kΩ

• metoda pomiaru: techniczna z wykorzystaniem cęgów oraz elektrod pomocniczych,
• napięcie na rozwartych zaciskach: wybierane <25 V AC lub <50 V AC,
• prąd pomiarowy: przy zwarciu > 200 mA,
• częstotliwość prądu pomiarowego: 125 (dla sieci 50 Hz) lub 150 Hz (dla sieci 60 Hz),
• wybór częstotliwości pomiarowej ręczny

Pomiar ciągłości połączeń ochronnych i wyrównawczych (R_cont)
zakres pomiarowy wg PN-EN 61557 - 4: 0,24 Ω...19,9 kΩ

Zakres	Rozdzielczość	Błąd podstawowy
0,00...19,99 Ω	0,01 Ω	±(2% w.m. + 2 cyfry)
20,0...199,9 Ω	0,1 Ω
200...1999 Ω	1 Ω
2,0k...9,99 kΩ	0,01 kΩ	±(5% w.m. + 2 cyfry)
10,0k...19,9 kΩ	0,1 kΩ

• metoda pomiaru: techniczna dwuprzewodowa,
• napięcie na rozwartych zaciskach: <24 Vrms ale >4 Vrms,
• prąd pomiarowy: przy zwarciu >200 mA,
• częstotliwość prądu pomiarowego: 125 (dla sieci 50 Hz) lub 150 Hz (dla sieci 60 Hz), wybór częstotliwości pomiarowej w menu,
• autozerowanie przewodów pomiarowych.

Pomiar rezystancji elektrod pomocniczych R_H i R_S

Zakres	Rozdzielczość	Błąd podstawowy
0...999 Ω	1 Ω	±(5% (RS+RE+RH) + 8 cyfr)
1,00k...9,99 kΩ	0,01 kΩ
10,0k...19,9 kΩ	0,1 kΩ

• pomiar odczyt zmierzonych wartości rezystancji elektrod pomocniczych

R_H i R_S na wyświetlaczu po prawej stronie (wydzielona część wyświetlacza).

Pomiar rezystancji uziemień wielokrotnych z wykorzystaniem cęgów i elektrod pomocniczych (3p + cęgi)

Zakres	Rozdzielczość	Błąd podstawowy
0,00...19,99 Ω	0,01 Ω	±(8% w.m. + 3 cyfry)
20,0...199,9 Ω	0,1 Ω
200...1999 Ω	1 Ω

• metoda pomiaru: techniczna z wykorzystaniem cęgów oraz elektrod pomocniczych,
• napięcie na rozwartych zaciskach: wybierane <25 V AC lub <50 V AC,
• prąd pomiarowy: przy zwarciu > 200 mA,
• częstotliwość prądu pomiarowego: 125 (dla sieci 50 Hz) lub 150 Hz (dla sieci 60 Hz), wybór częstotliwości pomiarowej ręczny

Pomiar rezystancji uziemień wielokrotnych z wykorzystaniem podwójnych cęgów

Zakres	Rozdzielczość	Błąd podstawowy
0,00..19,99 Ω	0,01 Ω	±(10% w.m. + 3 cyfry)
20,0...149,9 Ω	0,1 Ω	±(20% w.m. + 3 cyfry)

• metoda pomiaru: techniczna z wykorzystaniem 2 cęgów
• częstotliwość prądu pomiarowego 125 (dla sieci 50 Hz) lub 150 Hz (dla sieci 60 Hz)

Pomiar rezystywności gruntu Metoda pomiarowa: Wennera, ρ=2πLR_E

Zakres	Rozdzielczość	Błąd podstawowy
0,0...199,9 Ωm	0,1 Ωm	zależny od błędu podstawowego pomiaru RE w układzie 4p, ale nie mniejszy niż ±1 cyfra
200...1999 Ωm	1 Ωm
2,00k...19,99 kΩm	0,01 kΩm
20,0k...99,9 kΩm	0,1 kΩm
100k...999 kΩm	1 kΩm

L – odległość między sondami pomiarowymi: 1...50 m

Skrót „w.m.” oznacza „wartość mierzoną wzorcową”.

Gwarancja: 36 miesięcy (możliwość przedłużenia do 60 miesięcy)

Bezpieczeństwo elektryczne:

• rodzaj izolacji: podwójna, zgodnie z PN-EN 61010-1 i PN-EN 61557
• kategoria pomiarowa: CAT IV 300V wg PN-EN 61010-1
• stopień ochrony obudowy wg PN-EN 60529: IP54 (IP67 z zamkniętą pokrywą obudowy)

Nominalne warunki użytkowania:

• temperatura pracy: -10...+50°C
• temperatura przechowywania: -20...+80°C
• wilgotność: 20...85%
