miernik instalacji elektrycznej Kt63dl KewTech

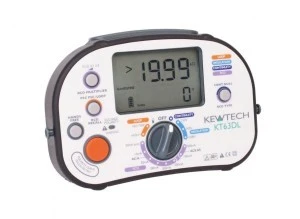

Miernik instalacji elektrycznych wielofunkcyjny KT63DL KewTech

• Intuicyjny i wygodny w użyciu
• Podświetlany wyświetlacz LCD 3 1/2 c
• ATT innowacyjna funkcja pomiaru pętli zwarcia bez wyzwalania wszystkich typów wyłączników RCD
• Jednoczesne wyświetlanie PFC/PSC podczas pomiaru pętli zwarcia
• Funkcja auto rozładowaniem obwodu po zakończeniu pomiaru
• Test RCD typu A i AC
• Auto Test automatyczny pomiar RCD 30mA w 6 testach uruchamianych jednym przyciśnięciem
• Ramp Test funkcja do badania RCD prądem narastającym
• Funkcja zerowania rezystancji przewodów zapewnia dokładny test ciągłości
• Automatyczny test poprawności podłączenia i stanu przewodów
• Sygnalizacja stanu baterii i przepalenia bezpiecznika
• Monitorowanie i sygnalizacja przegrzania rezystora pomiarowego
• Mechaniczna blokada gniazd pomiarowych zwiększająca bezpieczeństwo
• Funkcja HANDS FREE – automatyczne uruchomienie pomiaru po podłączeniu przewodów do obwodu

Rezystancji izolacji

• Napięcie próby 250V

zakresy 0,000 to 9,999 MΩ dokładność ±3% ±1c

10.0 ... 99.9 MΩ ±3% ±1c

100 … 2000 MΩ ±6% ±1c

• Napięcie próby 500V

zakresy 0.01 … 9.99 MΩ dokładność ±3% ±1c

10.0 … 99.9 MΩ ±3% ±1c

100 ….. 199 MΩ ±3% ±1c

200 … 2000 MΩ ±6% ±1c

• Napięcie próby 1000V

dla zakresów : 0.01 … 9.99 MΩ dokładność ±3% ±1c

10.0 ... 99.9 MΩ ±3% ±1c

100 ….. 399 MΩ ±3% ±1c

400 … 2000 MΩ ±6% ±1c

Prąd zwarcia (2kΩ) <2mA , Czas pomiaru < 2s

Impedancja pętli zwarcia:

Zakres Dokładność ATT bez wyzwalania 0.01 … 9.99 Ω dokładność ±5% ±5c

ATT bez wyzwalania 10.00 … 99.9 Ω ±3% ±3c

ATT bez wyzwalania 100 … 500 Ω ±3% ±3c

Duży prąd 0.00 … 500 Ω ±3% ±3c

Znamionowy prąd pomiarowy: 15mA (tryb ATT bez wyzwalania), 7A (tryb ATT bez wyzwalania), 7A (tryb Hi-I – duży prąd)

PSC / PFC: Dokładność PSC/PFC jest pochodną dokladności impedancji mierzonej pętli oraz zmierzonego napięcia. Pomiar napięcia: ± 3% (parametry napięcia: 50/60Hz i 90 – 250V)

RCD (Typ AC, ACS, A, AS ):

Napięcie zasilania 195V – 253V AC 50Hz

Dokładność zadawania prądu testowego 1/2xIΔN -0% ÷ -10%

Dokładność zadawania prądu testowego1x IΔN, 5xIΔN +0% ÷ +10%

Dokładność pomiaru czasu wyzwalania 1s ±(1% +10ms)

Ramp Test Prąd rosnący stopniowo co krok 3mA

Auto Test 30mA RCD 1/2 x 0° , 1/2 x 180° , 1 x 0° , 1 x 180° , 5 x 0° , 5 x 180°

Test ciągłości:

Napięcie pomiarowe rozwartego obwodu >4V, <10V

Prąd pomiarowy zwartego obwodu >200mA DC (2Ω)

Zakres 9.99Ω 99.9Ω 1999Ω ±3%±2c

Czas pomiaru: 25V

Pozostałe dane:

• Spełniane standardy Bezpieczeństwo : PN-EN 61010-1 KAT III 300V
• Pomiary pętli zwarcia oraz wyłączników RCD spełniają wymagania KAT IV 300V.
• Pomiaru ciągłości oraz rezystancji izolacji spełniają wymagania KAT III 500V .
• Pomiary wykonywane są zgodnie z PN-EN 61557-1, 2, 3, 4, 6,10.
• Stopień ochronności obudowy IP40
• Zasilanie 4 baterie 1,5V (R6 lub LR6)
• Warunki pracy 0÷40°C, wilgotność względna <80% (bez kond.) Warunki przechowywania -20÷60°C, wilgotność względna <75% (bez kond.)
• Wymiary 195mm x 75mm x 127mm Masa 750g (z bateriami )
• Wyposażenie standardowe przewody pomiarowe z sondą i krokodylkiem 3 szt, przewód pomiarowy z wtykiem Schuko ,baterie, pasek na ramię , torba-pokrowiec, instrukcja obsługi
