UT682D to szukacz par przewodów produkcji renomowanej firmy Uni-t. Szukacz składa się z dwóch urządzeń: nadajnika i odbiornika. Możliwe jest wykonywanie pomiarów na przewodach linii telefonicznych, przewodach typu skrętka, oraz przewodach elektrycznych. Szukacz par przewodów UT682D jest przeznaczony do identyfikowania i wyszukiwania przewodów bez naruszania ich izolacji. Dla linii telefonicznych może dodatkowo wskazywać stan linii i ułatwiać rozwiązywanie problemów instalacyjnych i konserwatorskich.
dane techniczne:
-
miernik szukacz par przewodów UT682D produkcji Unit
-
wyszukiwanie przerwanych przewodów
-
wyszukiwanie punktu uszkodzenia przewodu
-
wykrywanie sygnału dzwonienia na liniach telefonicznych
-
identyfikacja stanu linii telefonicznych
-
wysyłanie sygnału stałego lub modulowanego w celu identyfikacji wybranego przewodu spośród wiązki
-
nadajnik zakończony krokodylkami i wtykiem RJ11
-
produkt fabrycznie nowy, wysokiej jakości.
-
szukacz par przewodów służy do identyfikowania i wyszukiwania przewodów bez naruszania ich izolacji.
-
wyszukuje przewody przerwane, punkty uszkodzenia oraz testuje ciągłość przewodu.
-
dla linii telefonicznych może dodatkowo wskazywać stan linii i ułatwiać rozwiązywanie problemów instalacyjnych i konserwatorskich.
-
podłączenie do kabla za pomocą złącz RJ-11 lub uchwytów typu krokodylek.
-
bardzo duża czułość urządzenia pozwala na pracę przy kablach wieloparowych (nawet do 100 par).
-
możliwość wysyłania sygnału pojedynczego ciągłego lub zmodulowanego
-
posiada regulację wzmocnienia.
-
bardzo łatwa obsługa i duża dokładność pomiarów.
-

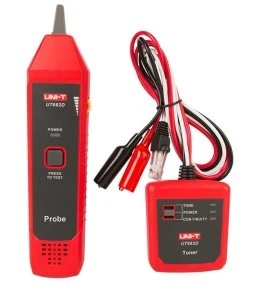

w skład zestawu wchodzi moduł nadawczy i odbiorczy.
|
specyfikacja
|
zakres
|
UT682D
|
|
Funkcje śledzenia przewodów
|
typy przewodów
|
przewód telefoniczny / skrętka / kabel elektryczny
|
|
Odległość śledzenia linii telefonicznych
|
≥3000m
|
|
Wskazanie biegunowości dla linii telefonicznych
|
funkcja DCV, zakres:
±(5V~52V)
|
tak
|
|
rozróżnianie linii telefonicznych i kabli LAN
|
odróżnienie Jacks
|
tak
|
|
Napięcie wyjściowe nadajnika
|
8Vdc przy nowych bateriach
|
|
Zasilanie nadajnika
|
bateria 9V
|
tak
|
|
Zasilanie odbiornika
|
bateria 9V
|
tak
|
|
Maksymalny prąd czuwania odbiornika
|
~10mA
|
tak
|
|
Maksymalny prąd odbiornika
|
<40mA (AC, RMS)
|
tak
|
|
Wejście nadajnika
ochrona napięcia
|
60V DC
|
|
warunki środowiskowe używania
|
Temperatura pracy: 0 ~ 40 ℃; Temperatura przechowywania: -10 ~ 50 ℃
Wilgotność podczas pracy: 20 ~ 75% RH; Wilgotność przechowywania: 10 ~ 90% RH; Wysokość: ≤2000m
|
|
ogólna charakterystyka
|
|
kolor
|
czerwony z szarym
|
|
waga
|
nadajnik-150g, odbiornik-130g
|
|
wymiary
|
nadajnik-74mm x 68mm x 28mm, odbiornik-208mm x 47mm x 33mm
|
|
wyposażenie
|
bateria 9V 6F22 x2szt.
|
