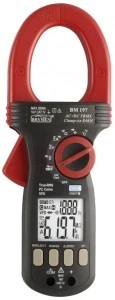

Miernik cęgowy 2000A AC/DC TrueRMS USB BM197 BRYMEN

Miernik cęgowy 2000A AC/DC TrueRMS USB BM197 BRYMEN

• Maksymalna średnica przewodu 55mm
• TrueRMS - Pomiar rzeczywistej wartości skutecznej
• Automatyczna/ręczna zmiana zakresów pomiarowych
• Pomiar temperatury
• DATA HOLD - zatrzymanie bieżącego wyniku pomiaru na wyświetlaczu
• Hz - jednoczesne wskazanie częstotliwości i mierzonego napięcialub prądu - na podwójnym wyświetlaczu
• RELATIVE ZERO - pomiar różnicowy względem mierzonej wartości
• CREST: rejestracja wartości szczytowych MAX, MIN impulsów
  • trwających >5ms, tylko V i A
• EF: bezdotykowa detekcja pola elektrycznego (napięcia)
• Bezpieczne pomiary w instalacjach Kat. IV
• Testy diod i ciągłości obwodu (z sygnalizacją dźwiękową)
• Komunikacja z komputerem PC za pomocą złącza optycznego RS-232
• Komunikacja z komputerem PC za pomocą interfejsu USB
• VFD (ACV&Hz) - jednoczesny pomiar napięcia i częstotliwości falowników
• Lo-Z - pomiary napięcia o niskiej impedancji wejścia (eliminacja zakłóceń)
• AutoCheck - automatyczny wybór rodzaju pomiaru (Lo-Z DCV, ACV, rezystancja) w zależności od sygnału wejściowego

POMIARY I DOKŁADNOŚCI

• Współczynnik temperaturowy:
  • nominalnie 0,15 x (określona dokładność)/°C (0°C do 18°C lub 28°C do 40°C)
• Dokładność:
  • +- (% wartości wskazywanej + liczba cyfr najmniej znaczących), jeśli nie jest określona inaczej, dla temp 23°C +- 5° i RH < 75%
• Test ciągłości-

  Zakres min. wykrywalności R [Ω]	Zakres max. wykrywalności R [Ω]	Zabezp. DCpeak [V]	Zabezp. ACrms [V]
  10	200	1000	1000

• • Czas odpowiedzi
    • <32ms
• DCV - napięcie stałe-

  Zakres [V]	Rozdzielczość [V]	Dokładność [%]	Dokładność [cyfr]	Imp.wej. [Ω]	Imp. wej. [F]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
  6	0,001	0,5	5	10M	50p	1000	1000
  60	0,01	0,5	5	10M	50p	1000	1000
  600	0,1	0,5	5	10M	50p	1000	1000
  1000	1	0,5	5	10M	50p	1000	1000
  6 (Autocheck)	0,001	1,3	5	2,5k	600p	1000	1000
  60 (Autocheck)	0,01	1,3	5	2,5k	600p	1000	1000
  600 (Autocheck)	0,1	1,3	5	2,5k	600p	1000	1000
  1000 (Autocheck)	1	1,3	5	2,5k	600p	1000	1000

• • • Impedancja wejściowa narasta powyżej 50V i wynosi: 10k Ω dla 100V, 60k Ω dla 300V, 200k Ω dla 600V, 420k Ω dla 1000V
    • Impedancja wejściowa LoZ DCV początkowo wynosi ok.2,5k Ω,600pF nominalnie
    • Próg impedancji DCV >+1,5VDC lub <-1,5VDC
• ACV - napięcie przemienne-

  Zakres [V]	Rozdzielczość [V]	Dokładność [%]	Dokładność [cyfr]	Czestotliwość min. [Hz]	Częstotliwość max. [Hz]	Impedancja wejściowa [Ω]	Impedancja wejściowa [F]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
  6	0,001	1,2	5	50	400	10M	50p	1000	1000
  60	0,01	1,2	5	50	400	10M	50p	1000	1000
  600	0,1	1,2	5	50	400	10M	50p	1000	1000
  1000	1	1,2	5	50	400	10M	50p	1000	1000
  6 (Autocheck)	0,001	1,5	5	50	60	2,5k	600p	1000	1000
  60 (Autocheck)	0,01	1,5	5	50	60	2,5k	600p	1000	1000
  60 (Autocheck)	0,01	1,5	5	50	60	2,5k	600p	1000	1000
  600 (Autocheck)	0,1	1,5	5	50	60	2,5k	600p	1000	1000
  1000 (Autocheck)	1	1,5	5	50	60	2,5k	600p	1000	1000
  6 (VFD)	0,001	4	80	10	20	–	–	1000	1000
  60 (VFD)	0,01	4	80	10	20	–	–	1000	1000
  600 (VFD)	0,1	4	80	10	20	–	–	1000	1000
  1000 (VFD)	1	4	80	10	20	–	–	1000	1000
  6 (VFD)	0,001	2	60	20	200	–	–	1000	1000
  60 (VFD)	0,01	2	60	20	200	–	–	1000	1000
  600 (VFD)	0,1	2	60	20	200	–	–	1000	1000
  1000 (VFD)	1	2	60	20	200	–	–	1000	1000
  6 (VFD)	0,001	7	80	200	400	–	–	1000	1000
  60 (VFD)	0,01	7	80	200	400	–	–	1000	1000
  600 (VFD)	0,1	7	80	200	400	–	–	1000	1000
  1000 (VFD)	1	7	80	200	400	–	–	1000	1000

• • Współczynnik szczytu:
    • CF<2.8:1 w połowie skali
    • CF<1.4:1 na pełnej skali
  • • W trybie VFD_ACV dokładność spada z 2%+50c przy 200Hz do 7%+80c przy 400Hz
    • Impedancja wejściowa w trybie AutoCheck narasta powyżej 50V i wynosi: 10k Ω dla 100V, 60k Ω dla 300V, 200k Ω dla 600V, 420k Ω dla 1000V
    • Impedancja wejściowa LoZ ACV w trybie AutoCheck początkowo wynosi ok.2,5k Ω,600pF nominalnie
    • Próg impedancji LoZ ACV >1,5V (50/60Hz)
    • TrueRMS
• Napięcie DCV+ACV-

  Zakres [V]	Rozdzielczość [V]	Dokładność [%]	Dokładność [cyfr]	Czestotliwość min. [Hz]	Częstotliwość max. [Hz]	Impedancja wejściowa [Ω]	Impedancja wejściowa [F]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
  6	0,001	1,4	7	50	400	10M	50p	1000	1000
  60	0,01	1,4	7	50	400	10M	50p	1000	1000
  600	0,1	1,4	7	50	400	10M	50p	1000	1000
  1000	1	1,4	7	50	400	10M	50p	1000	1000

• • Współczynnik szczytu:
    • CF<2.8:1 w połowie skali
    • CF<1.4:1 na pełnej skali
  • • TrueRMS
• DCA - prąd stały-

  Zakres [A]	Rozdzielczość [A]	Dokładność [%]	Dokładność [cyfr]	Bezpiecznik [A]
  200	0,1	2,0	5	2000
  0~500	1	2,0	5	2000
  500~2000	1	3,0	5	2000

• • • Dodatkowy błąd w przypadku obecności przewodników z prądem w pobliżu cęgów <0,1A/A
    • Pomiar cęgowy prądu DCA
    • Dokładność określona w trybie pomiarów względnych, po wyzerowaniu wskazania dla stanu bezprądowego
• ACA - prąd przemienny-

  Zakres [A]	Rozdzielczość [A]	Dokładność [%]	Dokładność [cyfr]	Częstotliwość min. [Hz]	Częstotliwość max. [Hz]	Bezpiecznik [A]
  200	0,1	2,5	5	40	50	2000
  0~500	1	3,0	5	40	50	2000
  500~1000	1	3,5	5	40	50	2000
  1000~2000	1	–	–	40	50	2000
  200	0,1	2,0	5	50	60	2000
  0~500	1	2,5	5	50	60	2000
  500~2000	1	3,0	5	50	60	2000
  200	0,1	2,5	5	60	400	2000
  0~500	1	3,0	5	60	400	2000
  500~1000	1	3,5	5	60	400	2000
  1000~2000	1	–	–	60	400	2000

• • • Pomiar cęgowy prądu ACA
    • Dodatkowy błąd w przypadku obecności przewodników z prądem w pobliżu cęgów <0,1A/A
    • TrueRMS
  • Współczynnik szczytu:
    • CF<2.8:1 w połowie skali
    • CF<1.4:1 na pełnej skali
• Prąd DCA+ACA-

  Zakres [A]	Rozdzielczość [A]	Dokładność [%]	Dokładność [cyfr]	Czestotliwość min. [Hz]	Czestotliwość max. [Hz]
  200	0,1	3,5	8	40	50
  0~1000	1	3,5	8	40	50
  1000~2000	1	–	–	40	50
  200	0,1	3,0	8	50	60
  2000	1	3,0	8	50	60
  200	0,1	3,5	8	60	400
  0~1000	1	3,5	8	60	400
  1000~200	1	–	–	60	400

• • Współczynnik szczytu:
    • CF<2.8:1 w połowie skali
    • CF<1.4:1 na pełnej skali
  • • Pomiar cęgowy prądu DCA+ACA
    • Dokładność określona w trybie pomiarów względnych, po wyzerowaniu wskazania dla stanu bezprądowego
    • Dodatkowy błąd w przypadku obecności przewodników z prądem w pobliżu cęgów <0,1A/A
    • TrueRMS
• Rezystancja-

  Zakres [Ω]	Rozdzielczość [Ω]	Dokładność [%]	Dokładność [cyfr]	Napięcie rozwartego obwodu [V]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
  600	0,1	0,5	5	0,45	1000	1000
  6k	0,001k	0,5	5	0,45	1000	1000
  60k	0,01k	0,5	5	0,45	1000	1000
  600k	0,1k	0,8	5	0,45	1000	1000
  6M	0,001M	1,2	5	0,45	1000	1000
  40M	0,01M	2,3	5	0,45	1000	1000
  600 (AutoCheck)	0,1	0,5	5	0,45	1000	1000
  6k (AutoCheck)	0,001k	0,5	5	0,45	1000	1000
  60k (AutoCheck)	0,01k	0,5	5	0,45	1000	1000
  600k (AutoCheck)	0,1k	0,8	5	0,45	1000	1000
  6M (AutoCheck)	0,001M	1,2	5	0,45	1000	1000
  40M (AutoCheck)	0,01M	2,3	5	0,45	1000	1000

• • • Próg zadziałania funkcji AutoCheck <10.00M Ω nominalnie
• Pojemność-

  Zakres [F]	Rozdzielczość [F]	Dokładność [%]	Dokładność [cyfr]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
  60n	0,01n	2,0	5	1000	1000
  600n	0,1n	2,0	5	1000	1000
  6u	0,001u	2,0	5	1000	1000
  60u	0,01u	3,5	5	1000	1000
  600u	0,1u	3,5	5	1000	1000
  2000u	1u	4,0	5	1000	1000

• • • Dokładność dla kondensatorów warstwowych lub lepszych
    • Dokładność dla kondensatorów warstwowych lub lepszych
    • Współczynnik temperaturowy 0,25 x (określona dokładność)/°C (0°C do 18°C lub 28°C do 40°C)
• Częstotliwość-

  Zakres [Hz]	Dokładność	Czułość	Funkcja
  40-1999	0,1%+4c	2V	AC 6V
  40-1999	0,1%+4c	20V	AC 60V
  40-1999	0,1%+4c	100V	AC 600V
  40-1999	0,1%+4c	600V	AC 1000V
  20-400	0,1%+4c	10A	AC 200A
  20-400	0,1%+4c	100A	AC 2000A
  10-400	0,1%+4c	1V~2V	VFD AC 6V
  10-400	0,1%+4c	6V~20V	VFD AC 60V
  10-400	0,1%+4c	60V~200V	VFD AC 600V

• • • Czułość trybu VFD maleje liniowo z 10% pełnej skali przy 200Hz do 40% pełnej skali przy 400Hz
• Temperatura-

  Wartość min [°C]	Wartość max [°C]	Dokładność [%]	Dokładność [°C]	Zabezpieczenia DCpeak [V]	Zabezpieczenie DC-ACrms [V]
  -50	1000	0,3	4	1000	1000

• • Dokładność nie uwzględnia dokładności termopary
• Test diod-

  Napięcie rozwartego obwodu (DC)	Prąd pomiarowy	Zakres	Rozdzielczość	Dokładność
  <1,8VDC	0,56mA	1V	0,001V	1,0%+3c

• Bezdotykowa detekcja pola elektrycznego EF
  • Częstotliwość detekcji
    • 50/60 Hz
  • Wskazanie bargrafu-

    Wartość napięcia [V]	Wskazanie bargrafu
    10-36V	-
    23-85V	- - -
    59-600V	- - - - -

  • Zgodność z normami
    • • Kat. IV 1000V AC/DC
      • CSA C22.2 nr 61010-1-92
      • UL61010-1 (druga edycja)
      • PN-EN61010-1 (druga edycja)
      • IEC61010-1 (druga edycja)
• • Kompatybilność elektromagnetyczna
    • PN-EN61326-1
    • PN-EN55022
    • PN-EN61000-3-3
    • PN-EN61000-3-2
    • PN-EN61000-4-8
    • PN-EN61000-4-11
    • PN-EN61000-4-6
    • PN-EN61000-4-3
    • PN-EN61000-4-2
    • PN-EN61000-4-4
    • PN-EN61000-4-5
  • Certyfikaty
    • Oznakowanie CE (bezpieczeństwo i/lub EMC)
    • Podlega dyrektywie WEEE 2002/96/EC (Utylizacja)
  • Ochrona przeciwprzepięciowa
    • 12kV (1,2/50us SURGE)
• DANE OGÓLNE
  • Wyświetlacz LCD 3 5/6 cyfry, maksymalne wskazanie 6000 ; 3 1/2 cyfry, maksymalne wskazanie 1999
    • Wyświetlacz podwójny Próbkowanie: 5 razy/s
    • Wskazanie polaryzacji
      • automatyczne, wskazanie ujemnej polaryzacji (-)
    • Podświetlenie wyświetlacza / skali
  • Zasilanie baterie alkaliczne 1,5V (AA,LR06) 2szt.
    • Sygnalizacja wyczerpania baterii poniżej napięcia ok. 2,4V
    • Automatyczne wyłączenie zasilania po około 34min bezczynności
  • Wymiary i masa-

    Wys. (Dł.) [mm]	Szer. [mm]	Głęb. [mm]	Masa [g]
    264	97	43	608g

• Wyposażenie standardowe
  • Przewody pomiarowe (para)
  • Sonda typu K do pomiaru temperatury
  • Komplet baterii
  • Instrukcja obsługi
• Wyposażenie opcjonalne
  • Kit BRUA-19X - interfejs optyczny do komunikacji RS-232/USB z oprogramowaniem
  • Sonda temperatury
    • TCK - adapter: gniazdo do sond K - wtyk (2 x banan 4mm) [nr kat.602069]
