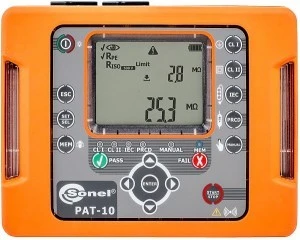

Miernik bezpieczeństwa sprzętu elektrycznego PAT‑10 WMPLPAT10‑30 lecie Sonela

Cechy

• dioda wskazująca ocenę wyniku
• szybki dostęp do procedur pomiarowych
• kompaktowa obudowa i ergonomiczny futerał
• automatyczny wybór zakresów pomiarowych
• pomiar rezystancji przewodu ochronnego prądem: 200 mA, 10 A
• pomiar rezystancji izolacji
• pomiar czasu zadziałania wyłączników PRCD
• pomiar zastępczego, różnicowego i dotykowego prądu upływu
• test przewodu IEC
• pomiar napięcia sieciowego
• zapis wyników do pamięci
• wydruk etykiety z wynikiem (opcja)
• współpraca z programem Sonel Reader i Sonel PAT Analiza
• współpraca z aplikacją Sonel PAT Analysis Mobile

Charakterystyka

Miernik PAT-10 stanowi innowacyjne połączenie małych gabarytów (i związanej z tym pełnej mobilności) z zaawansowanymi układami pomiarowymi, pozwalającymi na przeprowadzenie całkowicie automatycznych pomiarów dla urządzeń elektrycznych, przewodów IEC i przedłużaczy - także tych z PRCD.

Komplet testów wykonany jest po jednym naciśnięciu przycisku START. Możliwości konfiguracyjne pozwalają na modyfikację sposobu działania miernika, a co za tym idzie - na jeszcze lepsze dostosowanie go do potrzeb użytkownika.

Przyrządy PAT wyposażono w tryb pomiarów manualnych. Przydaje się on w sytuacjach, gdzie wystarczy wykonać test jednostkowy zamiast złożonej procedury pomiarowej.

Wszystkie przyrządy umożliwiają wykonanie podstawowych badań bez zasilania zewnętrznego: w trybie pracy akumulatorowej dostępne są uproszczone zestawy testów.

Małe gabaryty, niewielka waga oraz specjalnie zaprojektowany futerał na miernik i akcesoria zapewniają zarówno wygodę użytkowania, jak i wysoką mobilność. Bezprzewodowa komunikacja z drukarką pozwala na dowolną organizację miejsca wykonywania pomiarów bez plątaniny przewodów. Zapis wyników do pamięci oraz ich integracja w oprogramowaniu PC dodatkowo poszerza funkcjonalność przyrządów.

Normy

Przyrząd może być używany do badań sprzętu między innymi zgodnie z normami:

• PN-EN 50699:2021: Badania okresowe urządzeń elektrycznych.
• PN-EN 60745-1: Narzędzia ręczne o napędzie elektrycznym. Bezpieczeństwo użytkowania. Część 1: Wymagania ogólne.
• PN-EN 61029: Bezpieczeństwo użytkowania narzędzi przenośnych o napędzie elektrycznym. Wymagania ogólne.
• PN-EN 60335-1: Bezpieczeństwo elektrycznych przyrządów do użytku domowego i podobnego. Wymagania ogólne.
• PN-EN 60950: Bezpieczeństwo urządzeń techniki informatycznej.
• PN-EN 61557-6 Bezpieczeństwo elektryczne w niskonapięciowych sieciach elektroenergetycznych o napięciach przemiennych do 1000 V i stałych do 1500 V - Urządzenia przeznaczone do sprawdzania, pomiarów lub monitorowania środków ochronnych - Część 6: Urządzenia różnicowo-prądowe (RCD) w sieciach TT, TN i IT
• VDE 0701-0702 Prüfung nach Instandsetzung, Anderung elektrischer Geräte. Wiederholungsprüfung elektrischer Geräte. Allgemeine Anforderungen für die elektrische Sicherheit

Sonel PAT Analysis Mobile

Aplikacja mobilna poszerza możliwości miernika Sonel PAT-10 i pochodnych. Przeznaczona jest na urządzenia z systemem operacyjnym Android (5.0+). Sonel PAT Analysis Mobile:

• łączy się bezprzewodowo z wybranym miernikiem i drukarką,
• pobiera wyników pomiarów,
• zapisuje wyniki w strukturze pamięci PAT (dane klienta, urządzeń, pomiaru),
• drukuje raporty i kody QR,
• odczytuje kody QR systemu PAT,
• przesyła dane przez internet.

Sonel PAT Analiza

Oprogramowanie przeznaczone jest dla firm wykonujących pomiary bezpieczeństwa urządzeń elektrycznych.

Programy współpracują z miernikami Sonel serii PAT. Dane zapamiętane przez miernik wstawiane są do protokołu z badań wybranego urządzenia.

• Idealny dla zakładów produkcyjnych, wypożyczalni elektronarzędzi, serwisów itp.
• Hierarchiczna struktura wprowadzanych danych - urządzenie przypisane jest do konkretnej firmy lub wydziału.
• Możliwość gromadzenia informacji o danym urządzeniu.
• Śledzenie historii badań urządzenia.
• Możliwość zaawansowanej konfiguracji mierników z poziomu programu.
• Wydruk naklejek na standardowych papierach samoprzylepnych.
• Możliwość stworzenia własnego standardu pomiarów korzystając z edytora protokołu.
• Możliwość harmonogramowania pomiarów - każde z urządzeń zawiera listę „Cykl pomiarów” - program automatycznie wyświetla urządzenia, których termin badań zbliża się lub upłynął.

Wydruk protokołu zgodnie z następującymi normami:

• VDE 0701:1, VDE 0701:200, VDE 0701:240, VDE 0701:260, DIN VDE 0702, EN 61010, EN 60335, EN 60950, IEC 60601, EN62353
