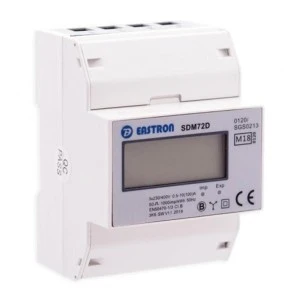

Licznik energii elektrycznej na szynę cyfrowy 3F 10(100)A SDM72DR (MID)

Licznik energii elektrycznej SDM72D (MID) służy do wskazań pobieranej energii elektrycznej prądu przemiennego trójfazową z dokładnością w klasie 1/B. Licznik jest zgodny z Unijną Dyrektywą 2004/22/WE, nazywaną dyrektywą MID – Measuring Instrument Directive (pol.: dyrektywa dotycząca urządzeń pomiarowych) z dnia 31 marca 2004 roku. Urządzenie mierzy ilość energii czynnej (kWh) za pomocą wyjścia impulsowego.
Liczniki serii SDM72 to liczniki trójfazowe z podświetlanym wyświetlaczem LCD wskazującym różne parametry pracy licznika, mające zastosowanie w pomiarach energii dla zastosowań przemysłowych i komercyjnych.
Pobór energii sygnalizowany jest miganiem diody LED na urządzeniu, o częstotliwości zależnej od stopnia poboru energii. Stała to 1000 imp/kWh. Licznik SDM 72 D wskazuje zużycie energii w układzie 7 cyfrowym. Licznika nie można zresetować do zera. Wskazania podawane są w rejestrze XXXXXX.X (6 miejsc dla liczb całkowitych, 1 dla dziesiętnych), maksymalne wykazanie licznika to 999999,9kWh. Licznik serii 72 wyposażony jest w całkowicie odseparowane od obwodu urządzenia wyjście impulsowe, generujące impulsy w zależności o ilości zużytej energii.
PARAMETRY PRODUKTU:
EAN: 5906874479599
Oznaczenie handlowe: MID
Indeks producenta: SDM72DR
Typ: 3F (trójfazowy)
Napięcie wejściowe: 230/400 V~
Prąd: 10 A (bazowy)
Konfiguracja biegunów: 3P + N
Liczba modułów 18mm: 4
Sygnalizacja zadziałania: LED czerwona (pulsacyjnie)
Prąd maksymalny Imax: 100 A
Napięcie znamionowe udarowe Uimp: 6kV (impuls 1,2/50 μs)
Napięcie maksymalne Uc: 4 kV (wytrzymywane przez 1min)
Maksymalne napięcie pracy Ubmax: 120% znamionowego
Minimalne napięcie pracy Ubmin: 80% znamionowego
Pobór energii: maks. 2W / faza
Montaż: szyna 35 mm (TH35/DIN)
Sposób podłączenia: zaciski gwintowe
Stopień ochrony: IP51
Stała licznika: 1000 imp/kWh
Wyjście impulsowe SO+ SO-: napięcie 5-27V DC; prąd maks. 27 mA;
Rodzaj wyświetlacza: LCD
Zakres wskazań: 0÷999999,9 kWh
Dokładaność odczytu: klasa 1
Temperatura pracy: -20°C ÷ +55°C
Wymiary (szer. × wys. × gł.): 72 × 100 × 66 mm
Certyfikaty: CE
Normy: IEC 62053-21/EN, EN50470-1/3
