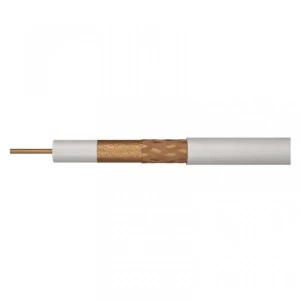

Kabel koncentryczny CB125, 100m EMOS S5385

typ kabla koncentrycznego: CB125,

impedancja: 75 Ohm,

zastosowanie: instalacje wewnętrzne, kabel uniwersalny,

materiał żyły wewnętrznej: miedź (Cu),

średnica żyły wewnętrznej: 1,00 mm, typ dielektryka,

średnica: FPE 4,8 mm,

ilość ekranów: 2,

ekran I. folia: CCA/PES, materiał ekranu: miedziowane aluminium (CCA), ilość drucików w ekranie: 64× 0,12 mm, średnica ekranu: 64× 0,12 mm², pokrycie ekranem: 40 %,

średnica płaszcza kabla: 6,8 mm,

materiał płaszcza kabla: PVC (HD 624),

kolor płaszcza: biały,

pojemność (pF/m): 54,

współczynnik skrócenia fali: 0,83,

maksymalne tłumienie przy 20 °C (dB/100m) 10 MHz: 2,28, maksymalne tłumienie przy 20 °C (dB/100m) 100 MHz: 7,1, maksymalne tłumienie przy 20 °C (dB/100m) 450 MHz: 14,4, maksymalne tłumienie przy 20 °C (dB/100m) 650 MHz: 17,6, maksymalne tłumienie przy 20 °C (dB/100m) 860 MHz: 20,6, maksymalne tłumienie przy 20 °C (dB/100m) 1 000 MHz: 21,3, maksymalne tłumienie przy 20 °C (dB/100m) 2 000 MHz: 31,5,

minimalne tłumienie odbić przy 20 °C (dB) 300–600 MHz: 23, minimalne tłumienie odbić przy 20 °C (dB) 600–900 MHz: 20, minimalne tłumienie ekranu (dB) 10 ~ 800 MHz: 77,

PE = dielektryk polietylenowy: FPE,

maksymalna rezystancja dla prądu stałego przy 20 °C (Ohm/km) - rdzeń wewnętrzny: 23,9, maksymalna rezystancja dla prądu stałego przy 20 °C, (Ohm/km) - rdzeń zewnętrzny: 38,9,

rezystancja izolacji między żyłami przy 20 °C (MOhm/km): 500,

minimalny promień gięcia jednorazowy/wielokrotny: 30/60 mm, ciężar (kg/km): 40,

minimalne tłumienie odbić przy 20 °C (dB) 10–300 MHz: 25,

temperatura przechowywania: -20 °C do +75 °C,

temperatura użytkowania: +5 °C do +60 °C,

ilość na szpuli: 100 m, typ szpuli: papierowa szpula, oznaczenie metrów: 1–100 m,

zalecane typy złącz - F zaciskane: *K7220, zalecane typy złącz - F skręcane: *K7331, FPE = dielektryk piankowy,

klasa reakcji na ogień: Eca, substancje niebezpieczne: nie,

opakowanie: 100 m, szpula,

okres gwarancyjny: 5 lat
