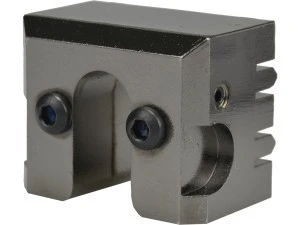

Głowica do ekranowanych mod. DG kat.6A Molex

Głowica w połączeniu z narzędziem 31.0011 do terminowania modułów DataGate™ ułatwia zarabianie modułu. Podczas jednego cyklu ściśnięcia narzędzia zarabiamy wszystkie 8 przewodników dzięki czas zarabiania jest skrócony do minimum. Narzędzie ułatwia ułożenie przewodników w szczelinach złącza IDC, wciska 8 przewodników jednocześnie oraz przycina wystające przewodniki dzieki czemu po wyjęciu moduł należy jedynie wcisnąć nakładkę złącza IDC oraz wpiąć moduł w panel lub gniazdko.

Cechy i zalety:

• Narzędzie dedykowane do zarabiania złącz DataGate™ oraz MODClip™
• Maksymalnie skraca czas zarabiania modułu
• Wciska oraz przycina osiem przewodników w złącze IDC
• Zestaw składa się z narzędzia (do zakupienia osobno, na naszej stronie) oraz wymiennych głowic roboczych

Aby zarabiać moduły DataGate należy zakupić narzędzie do zarabiania modułów (31.0011 – dostępne na innej naszej stronie) oraz głowicę roboczą do zarabiania nieekranowanych modułów Data Gate (31.0012 – dostępne na innej naszej stronie) lub ekranowanych kat. 6A (31.0013 – czyli przedmiot tej stronie). Głowicę mocuje się w narzędziu przy pomocy dwóch śrub z łbem przystosowanym do klucza heksagonalnego (klucz w zestawie z głowicą).

Głowica pozwala na zarobienie następujących modułów:

• KSJ-00062-0*
• KSJ-00073-0*

Użytkowanie narzędzia jest niezwykle proste. Przygotowany wcześniej kabel (powłoka zewnętrzna zdjęta na długości ok.5 cm, cztery pary rozdzielone na boki) umieszczamy w szczelinie narzędzia. Moduł DataGate należy umieścić w głowicy, osiem przewodników należy umieścić w szczelichach złącza IDC zgodnie z przyjętą sekwencją terminowania 568A lub 568B. Głowicę roboczą należy obrócić o 180 stopni w stronę matrycy dociskowej oraz ścisnąć narzędzie. W jednym ruchu osiem przewodników zostanie wciśniętych w złącze IDC oraz przyciętych na równo z modułem.
