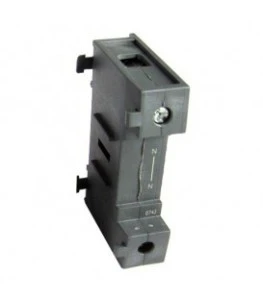

Czwarty biegun bezzwłoczny lewa strona OTPS40FPN1
OTPS40FPN1 to czwarty biegun jednoczesny montowany po lewej stronie, przeznaczony do rozłączników serii OT16...40F3. Produkt umożliwia dodanie biegunu bezzwłocznego w układach rozdziału energii oraz rozbudowę istniejących rozłączników w rozdzielnicach i szafach sterowniczych.
Cechy techniczne
- Przeznaczenie: czwarty biegun jednoczesny do rozłączników OT16FT3, OT25FT3, OT40FT3 (seria OT16...40F3).
- Typ działania: bezzwłoczny (jednoczesny z pozostałymi biegunami rozłącznika).
- Parametry elektryczne: klasa użytkowania 600 VAC, znamionowy prąd 40 A.
- Zakres przewodów: 0,75–10 mm² (przewody sztywne i giętkie zgodnie z instrukcją instalacji).
- Wymiary: 13 mm (szer.) × 45 mm (wys.) × 54 mm (dł.).
- Masa: 0,03 kg.
- Montaż: lewa strona rozłącznika; mechaniczne i elektryczne dopasowanie do obudowy serii OT16...40F3.
- Wymagania montażowe: przestrzegać wytycznych dotyczących momentu dokręcania i procedur okablowania zawartych w instrukcji producenta; prace instalacyjne wykonywać przy odłączonym napięciu.
Zastosowanie produktu
- Rozdzielnice niskiego napięcia — dodanie czwartego biegunu do rozłączników w rozdziałach energii.
- Szafy sterownicze i panele kontroli procesów przemysłowych wymagające dodatkowej izolacji lub przełączania obwodów.
- Aplikacje modułowe, gdzie konieczny jest montaż biegunu po lewej stronie urządzenia.
- Modernizacje i rozbudowy instalacji elektrycznych wykorzystujących rozłączniki serii OT16...40F3.
