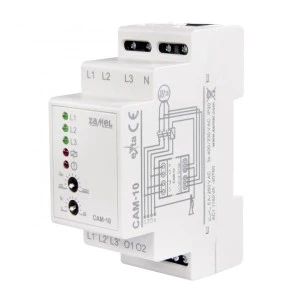

Czujnik asymetrii napięcia CAM-10 służy do zabezpieczenia urządzeń zasilanych z sieci trójfazowej (np. silniki) przed uszkodzeniem w wyniku zaniku napięcia fazowego lub asymetrią napięć fazowych. Urządzenie czuwa także nad poprawnym stanem styków stycznika załączającego. Wartość progowa napięcia zadziałania ustawiana jest za pomocą potencjometru UP w zakresie od około 170 V AC do około 200 V AC. Opóźnienie wyłączenia ustawia się za pomocą potencjometru TP w zakresie 0-9s. Dodatkowo układ posiada stałą histerezę napięciową na poziomie 5 V AC dzięki czemu układ jest odporny na krótkotrwałe wahania napięcia. Urządzenie posiada dodatkowe wyjście do sygnalizacji sytuacji awaryjnej (zanik napięcia fazowego lub asymetria). Układ zabezpiecza przed symetrycznym spadkiem napięcia.
CECHY FUNKCJONALNE PRODUKTU:
zabezpieczenie przed zanikiem fazy
kontrola stanu styków stycznika
odporność na krótkotrwałe spadki napięcia
kontrolka sygnalizacji napięć na poszczególnych fazach
zabezpieczenie przed asymetrią napięcia
regulowana wartość napięcia asymetrii (progu zadziałania)
wyjście do sterowania stycznikiem
kontrolka sygnalizacji włączenia oraz awarii stycznika
zabezpieczenie przed symetrycznym spadkiem napięcia
regulowana wartość opóźnienia wyłączenia
dodatkowe wyjście alarmowe
Dane techniczne
CN
8536301090
PKWiU
27.12.40.0
Dane logistyczne
Ean
5903669194903
Szerokość opakowania [mm]
90
Waga z opakowaniem [kg]
0.1
Opakowanie zbiorcze produktu
1 szt.
Wysokość opakowania [mm]
40
Długość opakowania [mm]
100
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
Producent / Podmiot odpowiedzialny
Nazwa producentaZAMEL SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
