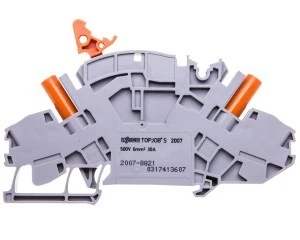

Złączka szynowa rozłączalno-pomiarowa 2-przewodowa z izolowanymi gniazdami pomiarowymi do wtyku pomiarowego 4mm szara 2007-8821
Moduł TOPJOB® S 2007-8821 służy do rozłączania obwodów pomiarowych oraz zapewnia izolowane gniazda pomiarowe kompatybilne z wtykiem 4 mm. Przeznaczony do montażu na szynie DIN 35 mm w aplikacjach przemysłowych i energetycznych wymagających punktów pomiarowych oraz możliwości szybkiego odłączenia przekładników.
Cechy techniczne
- Typ: złączka rozłączalno?pomiarowa 2-przewodowa, numer katalogowy 2007-8821 (rodzina TOPJOB® S).
- Napięcie znamionowe: 500 V.
- Prąd znamionowy In: 30 A.
- Materiał izolacyjny: poliamid 66 (tworzywo termoplastyczne).
- Montaż: szyna montażowa DIN 35 mm.
- Wymiary: wysokość przy najniższym sposobie montażu 65,3 mm, głębokość 99,6 mm, rozstaw rastra 8 mm.
- Liczba poziomów: 1; liczba zacisków na poziom: 2.
- Rodzaj połączenia elektrycznego: zacisk sprężynowy; pozycja połączenia: skośny.
- Przekrój przewodów: przewód jednodrutowy 0,5–10 mm2; przewód linkowy bez tulejkowania 0,5–6 mm2.
- Izolowane gniazda pomiarowe przystosowane do wtyku 4 mm (np. pomiar z przekładników prądowych).
- Miejsce na mostek do zwierania łączników uchylnych (łączenie/odłączenie obwodu pomiarowego).
- Separacja wzdłużna: na wtyk; separacja poprzeczna: przesuwna.
- Wymagana płytka zamykająca: tak.
Zastosowanie
- Punkty pomiarowe w instalacjach z przekładnikami prądowymi — umożliwia bezpieczne podłączenie i odłączenie obwodu pomiarowego.
- Rozdzielnice i szafy sterownicze w zakładach przemysłowych oraz instalacjach energetycznych.
- Panele pomiarowe i moduły kontrolno-pomiarowe wymagające izolowanych gniazd pomiarowych 4 mm.
- Prace serwisowe i pomiary okresowe — szybkie odłączanie obwodów pomiarowych podczas testów.
- Stosować zgodnie z dokumentacją producenta; zapewnić odpowiednie przegrody nadprądowe i uwzględnić wymaganą kategorię nadmiarowego napięcia.
