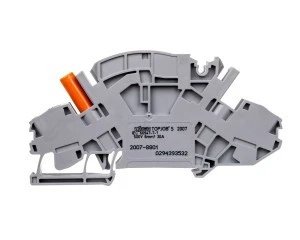

Złączka szynowa 2-przewodowa z izolowanym gniazdem pomiarowym do wtyku pomiarowego fi 4mm 2007-8801
Dwutorowa złączka szynowa wyposażona w izolowane gniazdo pomiarowe przeznaczone do wtyku fi 4 mm, zaprojektowana do montażu na standardowej szynie DIN 35 mm. Stosowana jako punkt przyłączeniowy i pomiarowy w rozdzielnicach, szafach sterowniczych oraz aplikacjach automatyki.
Cechy techniczne
- Typ: złączka 2-przewodowa z izolowanym gniazdem pomiarowym do wtyku 4 mm
- Sposób montażu: szyna montażowa DIN 35 mm
- Materiał izolacyjny: tworzywo termoplastyczne; kolor: szary
- Wymiary: długość 99,6 mm; szerokość/rozmiar rastra 8 mm; wysokość przy najniższym sposobie montażu 46,8 mm
- Konstrukcja: 1 poziom, 2 zaciski na poziom; pozycja połączenia skośna
- Rodzaj połączenia elektrycznego: zacisk sprężynowy
- Przekrój przyłączanego przewodu: 0,5–6 mm? (przewód jednodrutowy, linkowy bez końcówki tulejkowej, wielożyłowy)
- Prąd znamionowy In: 30 A
- Wymagana płytka zamykająca: tak
Zastosowanie produktu
- Punkty pomiarowe i odczepy do podłączania mierników i sond (wtyk pomiarowy fi 4 mm) w rozdzielnicach i szafach sterowniczych
- Połączenia obwodów zasilających i kontrolnych do 30 A w instalacjach przemysłowych
- Aplikacje automatyki i sterowania wymagające łatwego dostępu do punktów pomiarowych na szynie DIN 35 mm
- Miejsca testowe i diagnostyczne w układach rozdzielczych oraz podczas uruchomień i konserwacji
