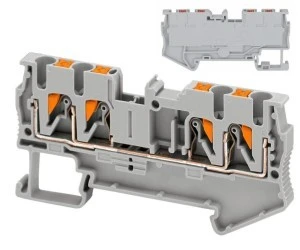

Złączka szynowa, 1-piętrowa,TWIN, max. 4,0 mm² dla przewodu sztywnego (2,5mm² dla przewodu elastycznego).
Złączki szynowe to osprzęt elektrotechniczny, służący do łączenia przewodów, w sposób bierny, przy uwzględnieniu zasad prawidłowego połączenia, pod względem mechanicznym i elektrycznym.
Stosuje się je do łączenia: przewodów drutowych oraz linkowych, dla średnich i niskich napięć.
Zacisk przewodu ochronnego ZS.1-2.GREY - jednopoziomowy zacisk instalacyjny, posiadający 3 zaciski sprężynowe w odpornej na płomienie obudowie z nylonu PA66.
Zapewnia dużą gęstość ułożenia kabli, szczególnie w wąskich rozdzielnicach.
Złączka charakteryzuje się bardzo mocnym i stabilnym przyłączeniem przewodu poprzez zacisk sprężynowy.
Dane techniczne:
- Rodzaj: złącze na szynę DIN, PT 2.5 TWIN,
- Przekrój przewodu sztywnego: 0,2 - 4,0 mm²,
- Przekrój przewodu miękkiego: 0,2 - 2,5 mm²,
- Rozmiar przewodu: 24-12 AWG,
- Rodzaj montażu: NS 35/7,5, NS 35/15,
- Pozycja połączenia: z góry / u góry,
- Zacisk: PUSH-IN,
- Napięcie: 800 V,
- Prąd: 31 A,
- Kolor: szary,
- Minimalna długość zacisku: 8 mm,
- Maksymalna długość zacisku: 10 mm,
- Izolacja (materiał): PA66,
- Temperatura pracy: -25 ~ 120 °C,
- Certyfikat CE,
- Zgodność z normą: IEC947-7-1.
Złączki ZS to pewność szybkiego i stabilnego połączenia.
Przekroje przewodów przyłączeniowych:
- Minimalne pole przekroju poprzecznego przewodu elastycznego: 0,2 mm²,
- Maksymalne pole przekroju poprzecznego przewodu elastycznego: 2,5 mm²,
- Minimalne pole przekroju poprzecznego przewodu sztywnego: 0,2 mm²,
- Maksymalne pole przekroju poprzecznego przewodu sztywnego: 4,0 mm².
Wymiary złączki oraz schemat podłączenia przewodów:
- Wysokość: 36,5 mm,
- Szerokość: 60,5 mm,
- Grubość: 5,2 mm.
