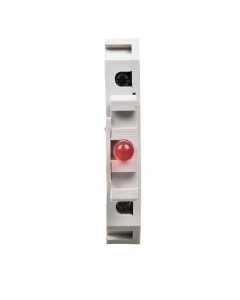

Złączka szynowa gwintowa z sygnalizacją bezpiecznika 2,5 mm² ZUB1-2.5D 13202982
Złączka szynowa ZUB1-2.5D to jednopoziomowy, dwuzaciskowy moduł do montażu na szynie DIN/G przeznaczony do obwodów 230 V AC; posiada mechanizm sygnalizacji stanu bezpiecznika i łączy przewody za pomocą połączeń śrubowych.
Cechy techniczne
- Napięcie znamionowe: 230 V AC
- Prąd znamionowy In: 6,9 A
- Przekrój przewodu jednodrutowego: 0,5–4 mm²
- Przekrój przewodu linkowego (bez końcówki tulejkowej): 0,5–2,5 mm²
- Wymiary: szerokość 9 mm (rozstaw rastra), wysokość 55 mm, długość 57 mm
- Montaż: na szynie montażowej DIN / szynie G
- Rodzaj połączenia elektrycznego: połączenie śrubowe (boczny wjazd przewodu)
- Liczba poziomów: 1; liczba zacisków na poziom: 2
- Materiał izolacyjny: poliamid PA 66, tworzywo termoplastyczne, bezhalogenowe, klasa palności UL94 V0
- Zakres temperatur pracy: od -25 °C do 125 °C
- Funkcja dodatkowa: sygnalizacja stanu bezpiecznika (informacja o przepaleniu)
- Dostępne akcesoria: oznaczniki szynowe, płytki krańcowe
Zastosowanie produktu
- Rozdzielnice i szafy sterownicze w instalacjach niskiego napięcia (230 V AC) wymagające monitorowania stanu bezpieczników
- Układy sygnalizacyjne i obwody pomocnicze z przewodami jedno- i wielodrutowymi mieszczącymi się w podanych zakresach przekrojów
- Aplikacje przemysłowe i budowlane, gdzie konieczny jest montaż modułowy na szynie DIN/G oraz materiał o klasyfikacji palności UL94 V0
- Instalacje o ograniczonym natężeniu prądu (do 6,9 A) — np. obwody sterujące i sygnalizacyjne
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy przewody linkowe można podłączać bez tulejek?
Tak — specyfikacja ZUB1-2.5D dopuszcza podłączenie przewodów linkowych bez końcówek tulejkowych w zakresie 0,5–2,5 mm²; dla zachowania trwałości i odporności na poluzowanie zaleca się stosowanie tulejek przy częstych wibracjach.
- Czy złączka nadaje się do pracy w podwyższonych temperaturach?
Tak — dopuszczalny zakres temperatur pracy wynosi od -25 °C do 125 °C; materiał izolacyjny to PA66 o klasie palności UL94 V0, co wpływa na odporność termiczną i zachowanie przy ewentualnym zapłonie.
