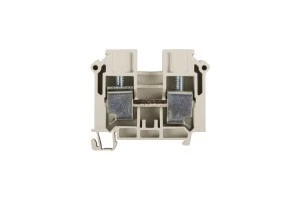

Złączka szynowa 2-przewodowa 35mm2 szara ZSG 1-35.0s 12701312
Złączka szynowa ZSG 1-35.0s 12701312 to jednostopniowa złączka gwintowa przeznaczona do łączenia przewodów o dużych przekrojach w rozdzielnicach i szafach sterowniczych; montowana na szynie DIN / szynie G, połączenie śrubowe, pozycja boczna.
Cechy techniczne
- Prąd znamionowy: 125 A; napięcie znamionowe: 800 V.
- Przekroje przewodów: przewód jednodrutowy 2,5–35 mm²; przewód linkowy bez tulejki 2,5–35 mm²; przewód wielożyłowy 2,5–25 mm².
- Materiał izolacyjny: poliamid PA 66, bezhalogenowy, klasa palności UL94 V0.
- Zakres temperatur pracy: -25 °C do 125 °C.
- Wymiary: szerokość 14 mm (rozmiar rastra), wysokość 44 mm, długość 58 mm.
- Montaż: szyna montażowa DIN / Szyna G; pozycja połączenia: boczny.
- Rodzaj połączenia elektrycznego: połączenie śrubowe; liczba poziomów: 1; liczba zacisków na poziom: 2.
- Wewnętrzne piętra zmostkowane: nie; wymagana płytka zamykająca: tak.
- Kolor: szary; wersja przeciwwybuchowa (EEx e): nie.
Zastosowanie produktu
- Rozdzielnice i szafy sterownicze — łączenie przewodów zasilających i ochronnych do 35 mm².
- Instalacje przemysłowe i maszynowe wymagające montażu na szynie DIN/G z połączeniem śrubowym.
- Stosowanie tam, gdzie wymagane są izolatory z PA66 o klasie palności V0 i szeroki zakres temperatur pracy.
- Możliwość stosowania akcesoriów: oznaczniki, płytki krańcowe i przekładki (dostępne w kolorze szarym).
- Uwaga montażowa: złącza nie są zmostkowane wewnętrznie — w celu uzyskania wspólnego potencjału należy zastosować zworki zewnętrzne.
