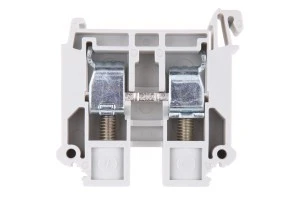

Złączka szynowa 2-przewodowa 16mm2 szara ZSG 1-16.0s 12601312
Złączka szynowa ZSG1-16.0s to jednostopniowy, boczny zacisk śrubowy przeznaczony do rozdziału i łączenia przewodów w rozdzielnicach i szafach sterowniczych; montowana na szynie TS 35 (DIN/G). Stosowana w instalacjach przemysłowych i automatyce do przewodów o przekrojach do 16 mm².
Cechy techniczne
- Wymiary: szerokość 13 mm, wysokość 41 mm, długość 48 mm.
- Prąd znamionowy In: 76 A; napięcie znamionowe: 800 V.
- Dopuszczalne przekroje przewodów: przewody jednordzeniowe 2,5–16 mm²; przewody linkowe (bez tulejek) 2,5–16 mm²; przewody wielożyłowe 4–16 mm².
- Połączenie elektryczne: połączenie śrubowe, pozycja wejścia boczna; 1 poziom, 2 zaciski na poziom.
- Materiał izolacyjny: poliamid PA 66, bezhalogenowy; klasa palności UL94 V0.
- Zakres temperatur pracy: -25 °C do 125 °C.
- Montaż: na szynie montażowej DIN TS35 / szynie G; wymagana płytka zamykająca na końcu szeregu.
- Wewnętrzne piętra zmostkowane: nie (możliwość zmostkowania przy użyciu dedykowanych zwieraczy).
- Akcesoria dostępne: oznaczniki, płytki krańcowe, zwieracze.
Zastosowanie produktu
Złączka ZSG1-16.0s przeznaczona jest do rozdziału i łączenia przewodów miedzianych w układach zasilania i sterowania — listwy rozdzielcze, szafy sterownicze, panele automatyki, rozdzielnie maszyny. Boczne wejście przewodu ułatwia prowadzenie wiązek kablowych w szafach, a konstrukcja na szynę TS35 pozwala na logiczne grupowanie torów zasilania. Do łączeń między torami stosować dedykowane zwieracze; zakończenie szeregu zabezpiecza się płytką krańcową.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jak zmostkować tory przy użyciu złączki ZSG1-16.0s?
Złącza ZSG1-16.0s nie są fabrycznie zmostkowane; połączenia między torami wykonuje się przy użyciu dedykowanych zwieraczy dla serii ZSG1-16.0 (dostępne jako akcesoria), montowanych zgodnie z instrukcją producenta.
