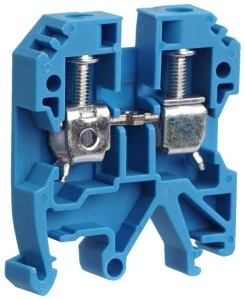

Złączki szynowe to osprzęt elektrotechniczny, służący do łączenie przewodów, w sposób bierny, przy uwzględnieniu zasad prawidłowego połączenia, pod względem mechanicznym i elektrycznym.
Stosuje się je do łączenia: przewodów drutowych oraz linkowych, dla średnich i niskich napięć.
Dane techniczne:
- Przekrój znamionowy przewodu: 16,0 mm²,
- Typ złącza: pojedyncze,
- Pozycja połączenia: z góry / u góry,
- Rodzaj połączenia elektrycznego: połączenie śrubowe,
- Napięcie: 800 V,
- Prąd: 76 A,
- Kolor: niebieski
- Długość odizolowania przewodu: 9 mm,
- Temperatura pracy: -25 ~ 120 °C,
- Certyfikat CE,
- Zgodność z normą: IEC947-7-1.
Złączki ZVG to pewność szybkiego i stabilnego połączenia.
Wymiary złączki:
- Wysokość: 51,0 mm,
- Szerokość: 50,0 mm,
- Grubość: 12,0 mm.
Przekroje przewodów:
- Minimalny przekrój przewodu typu linka: 0,5 mm²,
- Maksymalny przekrój przewodu typu linka: 16,0 mm²,
- Minimalny przekrój przewodu typu drut: 0,5 mm²,
- Maksymalny przekrój przewodu typu drut: 25,0 mm².
