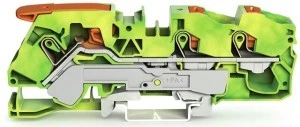

Złączka 3-przewodowa PE 16mm2 żółto-zielona 2116-5307 /20szt./
Złączka PE w układzie 3-przewodowym przeznaczona do łączenia przewodów ochronnych w rozdzielnicach i szafach sterowniczych; moduł montowany na szynie DIN 35 mm, kolor znakowania ochronnego zielono-żółty, pakowanie 20 sztuk.
Cechy techniczne
- Montaż: szyna montażowa DIN 35 mm; wymagana płytka zamykająca.
- Konstrukcja: 1 poziom, 3 zaciski na poziom (złączka 3-przewodowa PE).
- Rodzaj połączenia: wtykowe, samozaciskowe (pozycja połączenia od góry).
- Materiał izolacyjny: tworzywo termoplastyczne, klasa palności UL94 V0.
- Kolor: zielono-żółty (oznaczenie przewodu ochronnego PE).
- Wymiary: długość 113,5 mm; szerokość/rastr 12 mm; wysokość przy najniższym sposobie montażu 37,1 mm.
- Zakres przyłączanych przekrojów: przewód jednodrutowy 0,5–16 mm2; przewód wielodrutowy z końcówką tulejkową do 25 mm2; przewód wielodrutowy bez tulejki — do 16 mm2.
- Materiał elementu izolacyjnego: tworzywo termoplastyczne; montaż i sposób przyłączenia umożliwiają standardowe połączenia ochronne PE.
Zastosowanie produktu
- Łączenie przewodów ochronnych (PE) w rozdzielnicach, szafach sterowniczych i szafach rozdzielczych przemysłowych.
- Użycie jako punkt zbiorczy ochrony uziemienia dla kilku przewodów (systemy instalacji maszyn i linii produkcyjnych).
- Montaż w aplikacjach wymagających montażu na szynie DIN 35 mm oraz zachowania oznakowania ochronnego przewodów.
- Stosowanie w instalacjach, gdzie konieczne jest przyłączenie przewodów do 16 mm2 (przewody jednożyłowe) oraz do 25 mm2 przy użyciu tulejek kablowych.
