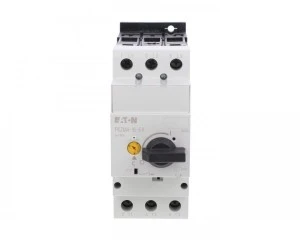

Wyłącznik silnikowy PKZM4-16-EA 3P 7,5kW 10-16A 190018
Jednostopniowy wyłącznik silnikowy PKZM4-16-EA przeznaczony do ochrony i załączania silników trójfazowych w układach sterowania; urządzenie pracuje w trybie termomagnetycznym z regulacją części termicznej w zakresie 10–16 A. Stosowany w rozdzielnicach przemysłowych do zabezpieczania obwodów napędowych.
Parametry techniczne
- Liczba biegunów: 3
- Znamionowy prąd ciągły Iu: 16 A
- Zakres nastawy wyzwalacza przeciążeniowego (termicznego): 10–16 A
- Sposób wyzwalania: termomagnetyczny
- Zakres nastawy bezzwłocznego wyzwalacza zwarciowego: 224 A (ustawienie stałe)
- Znamionowa moc pracy przy AC-3, 400 V: 7,5 kW
- Znamionowa moc pracy przy AC-3, 230 V: 4 kW
- Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V AC: 150 kA
- Czułość na zanik fazy: tak
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe
- Stopień ochrony: IP20 (montaż w szafie sterowniczej)
- Ze zintegrowanym stykiem pomocniczym: nie
- Ze zintegrowanym wyzwalaczem podnapięciowym: nie
- PKWiU: 27.12.22.0
Zastosowanie produktu
- Ochrona silników indukcyjnych klatkowych do 7,5 kW (AC-3, 400 V) oraz do 4 kW przy 230 V.
- Sterowanie i zabezpieczanie napędów w maszynach przemysłowych: pompy, wentylatory, przenośniki taśmowe, kompresory.
- Montaż w rozdzielnicach i szafach sterowniczych o klasie IP20; połączenia śrubowe dla przewodów zasilających.
- Aplikacje wymagające detekcji zaniku fazy oraz zabezpieczenia przed przeciążeniem i zwarciem o wysokiej zdolności łączeniowej.
- Stosowanie w układach, gdzie konieczna jest koordynacja z wyłącznikami nadprądowymi i bezpiecznikami ze względu na dużą Icu.
