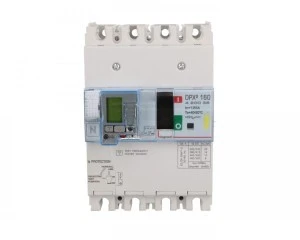

Wyłącznik mocy z zabezpieczniem różnicowprądowym 4P 125A 16kA DPX3 160+BL.R 420036

Wyłącznik mocy z zabezpieczniem różnicowprądowym 4P 125A 16kA DPX3 160+BL.R 420036

Czterobiegunowy wyłącznik mocy DPX3 160+BL.R z zintegrowanym zabezpieczeniem różnicowoprądowym przeznaczony do ochrony obwodów niskiego napięcia przed przeciążeniami, zwarciami i upływami prądu doziemnego. Urządzenie stosowane w rozdzielnicach głównych i podsieciach instalacji przemysłowych, komercyjnych oraz energetycznych.

Cechy techniczne

• Znamionowy prąd ciągły Iu: 125 A
• Liczba biegunów: 4P
• Zakres nastawy wyzwalacza przeciążeniowego: 100–125 A
• Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz: 16 kA
• Zintegrowane zabezpieczenie różnicowoprądowe (ochrona przed upływem i zwarciem doziemnym)
• Wyzwalacz podnapięciowy: tak (funkcja blokady/zwolnienia przy zaniku napięcia)
• Przyłącza obwodów głównych: połączenie śrubowe
• Element przełączający: dźwignia z mechanicznym wskaźnikiem wyłączenia
• Stopień ochrony: IP2X
• Brak styków pomocniczych zwiernych/rozwiernych/przełącznych (0 szt.)
• Brak wbudowanego napędu silnikowego; brak opcjonalnego napędu
• Budowa: kompletne urządzenie w obudowie (nieprzystosowane do montażu na szynie DIN)
• Parametry pracy i charakterystyki do weryfikacji zgodnie z dokumentacją producenta (wpływ temperatury i warunków instalacyjnych)
• Kompatybilność z akcesoriami DPX3: wyzwalacze, uchwyty obrotowe, złącza i elementy połączeniowe

Zastosowanie produktu

• Główne i pomocnicze rozdzielnice niskiego napięcia w obiektach przemysłowych i komercyjnych
• Ochrona obwodów zasilających silniki, UPS, generatory i agregaty prądotwórcze
• Zabezpieczenie instalacji wymagających detekcji upływów prądu doziemnego (ochrona przeciwporażeniowa i selektywność)
• Zastosowania z wymaganiem funkcji podnapięciowej do sterowania blokad i sekwencji załączeń
• Systemy zasilania redundantnego i podsieci, gdzie wymagana jest integracja z akcesoriami DPX3
