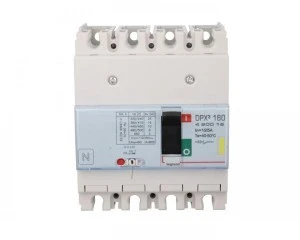

Wyłącznik mocy 125A 4P 16kA DPX3 160 420016
Wyłącznik mocy DPX3 160 (oznaczenie 420016) o znamionowym prądzie 125 A, czterobiegunowy, przeznaczony do ochrony i rozdziału obwodów niskiego napięcia w rozdzielnicach przemysłowych i komercyjnych. Urządzenie stosowane jest w instalacjach wymagających selektywnej ochrony oraz współpracy z dodatkowymi elementami pomocniczymi.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 125 A
- Liczba biegunów: 4 (4P)
- Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, 50 Hz: 16 kA
- Stopień ochrony: IP40
- Przyłącza obwodów głównych: z tyłu, rodzaj przyłącza: uchwyt zaciskowy
- Element przełączający: dźwignia; konstrukcja: urządzenie mocowane na stałe
- Montaż: odpowiedni do montażu na szynie DIN
- Wyposażenie pomocnicze: dostępność wyzwalaczy i akcesoriów montażowych (seryjne rozwiązania DPX3 umożliwiają konfigurację charakterystyk zabezpieczeń)
- Brak wbudowanego napędu silnikowego; brak zintegrowanego zabezpieczenia przed zwarciem doziemnym; brak wyzwalacza podnapięciowego; brak wskaźnika wyłączenia
- Zgodność ze standardami: seria DPX3 160 zaprojektowana zgodnie z wymaganiami IEC/EN 60947-2 oraz wymogami dyrektyw dotyczących niskiego napięcia i kompatybilności elektromagnetycznej
Zastosowanie produktu
- Główne i pomocnicze rozdzielnice zasilania w instalacjach przemysłowych i komercyjnych
- Systemy dystrybucji energii niskiego napięcia w zakładach produkcyjnych i obiektach użyteczności publicznej
- Ochrona obwodów zasilających maszyny, silniki i styczniki (w połączeniu z odpowiednimi wyzwalaczami pomocniczymi)
- Instalacje, gdzie wymagane są urządzenia montowane na stałe z przyłączami tylnymi i możliwością integracji w szynach DIN
