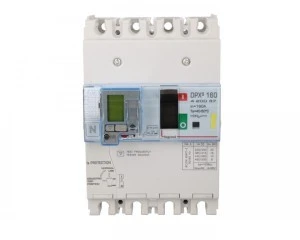

Wyłącznik mocy 4P 160A 16kA z zabezpieczeniem różnicowoprądowym DPX3 160 420037
Kompletny wyłącznik mocy DPX3 160 (ref. 420037) to czterobiegunowe urządzenie z wbudowanym zabezpieczeniem różnicowoprądowym, przeznaczone do ochrony i rozdziału instalacji niskiego napięcia w instalacjach przemysłowych i użytkowych.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 160 A
- Liczba biegunów: 4 (4P)
- Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, 50 Hz: 16 kA
- Zakres nastawy wyzwalacza przeciążeniowego (termicznego): 128–160 A
- Wyzwalacz zwarciowy zwłoczny: nastawa 1600 A
- Zintegrowane zabezpieczenie przed zwarciem doziemnym oraz wyzwalacz różnicowoprądowy
- Brak styków pomocniczych zwiernych/rozwiernych/przełącznych w standardzie
- Stopień ochrony: IP20
- Przyłącza obwodów głównych: z tyłu, połączenie śrubowe
- Element przełączający: dźwignia ze wskaźnikiem wyłączenia
- Montaż: możliwość instalacji na szynie DIN; urządzenie dostarczane jako kompletne w obudowie
- Wbudowany napęd silnikowy: nie (opcjonalny napęd silnikowy dostępny jako akcesorium)
Zastosowanie
- Główne rozdzielnice i podrozdzielnice w zakładach przemysłowych oraz budynkach użyteczności publicznej
- Ochrona obwodów zasilających silniki, agregaty i rozdzielacze odbiorcze
- Zabezpieczenie przed porażeniem i zwarciami z wykorzystaniem funkcji różnicowoprądowej
- Integracja z systemami automatyki i sterowania przy użyciu opcjonalnych akcesoriów (wyzwalacze pomocnicze, uchwyty obrotowe, mechanizmy blokujące, napędy)
- Stosowanie zgodnie z zaleceniami producenta oraz obowiązującymi zasadami instalacyjnymi
