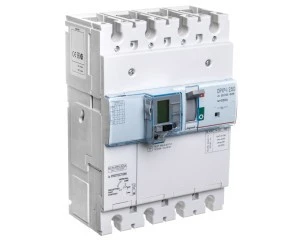

Rozłącznik z modułem różnicowoprądowym 4P 160A DPX3-I 250+BL.R 420298
Rozłącznik kompaktowy 4?biegunowy z wbudowanym modułem różnicowoprądowym przeznaczony do izolacji i ochrony obwodów trójfazowych; typ urządzenia mocowanego na stałe stosowany tam, gdzie wymagane jest szybkie odłączenie zasilania oraz funkcja wyłączania różnicowoprądowego.
Cechy techniczne
- Liczba biegunów: 4 (4P) z zintegrowanym modułem różnicowoprądowym.
- Znamionowy prąd ciągły Iu: 250 A.
- Maksymalne znamionowe napięcie pracy Ue AC: 690 V.
- Znamionowy warunkowy prąd zwarciowy Iq: 3 kA.
- Stopień ochrony części czołowej: IP2X.
- Przyłącze obwodu głównego: połączenie śrubowe.
- Element przełączający: dźwignia; urządzenie pełni funkcję rozłącznika głównego i wyłącznika awaryjnego.
- Brak styków pomocniczych (zwiernych/rozwiernych/przełącznych): 0.
- Mechanizm ryglujący: brak; napęd silnikowy wbudowany: nie, możliwość montażu opcjonalnego napędu silnikowego: tak.
- Budowa: urządzenie mocowane na stałe; odpowiedni do montażu czołowego (4?otwory) oraz montażu czołowego centralnego.
- Typ urządzenia: rozłącznik kompaktowy z funkcją różnicowoprądową (DPX3?I 250 z modułem BL.R).
Zastosowanie produktu
- Jako rozłącznik główny i awaryjny w szafach i komorach zasilających przygotowanych do montażu czołowego (4?otworowy lub centralny).
- Do izolacji i ochrony obwodów trójfazowych z wymaganiem ochrony różnicowoprądowej (ochrona przeciwporażeniowa i wykrywanie upływów).
- Stosowany w instalacjach przemysłowych, zasilaczach maszyn i liniach produkcyjnych, gdzie wymagane jest odłączanie i zabezpieczenie RCD przy napięciu do 690 V.
- Przeznaczony do montażu w konstrukcjach przeznaczonych do montażu czołowego; nie jest przeznaczony do bezpośredniego montażu w standardowych tablicach rozdzielczych.
