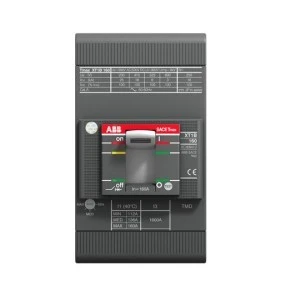

Wyłącznik mocy 3P 80A 25kA XT1C 160 z wyzwalaczem TMD 80-800 3p F F 1SDA067396R1
Wyłącznik mocy XT1C 160 z wyzwalaczem termomagnetycznym TMD 80-800 to trójbiegunowy aparat ochronny przeznaczony do stosowania w rozdzielnicach niskiego napięcia. Zaprojektowany do ochrony obwodów przed przeciążeniami i zwarciami w instalacjach przemysłowych i dystrybucji energii.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 80 A
- Liczba biegunów: 3 (3P)
- Wyzwalanie termomagnetyczne: TMD 80-800, zakres nastawy bezzwłocznego wyzwalacza zwarciowego do 800 A
- Zakres nastawy wyzwalacza przeciążeniowego: 56 A (wartość określona w danych producenta)
- Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz: 25 kA
- Wskaźnik wyłączenia: tak (mechaniczny wskaźnik pozycji)
- Styków pomocniczych przełącznych/zwiernych/rozwiernych: brak w standardowej konfiguracji
- Napęd silnikowy: brak wbudowanego; dostępny napęd opcjonalny
- Montaż: nie przeznaczony do bezpośredniego montażu na standardowej szynie DIN
- Zintegrowane zabezpieczenie przed zwarciem doziemnym: brak
- Wymiary (HxSxG): 130 x 76,2 x 70 mm
- Masa: 1,1 kg
Zastosowanie produktu
- Ochrona głównych i pomocniczych obwodów zasilających w rozdzielnicach niskiego napięcia
- Zabezpieczenie obwodów silnikowych i napędowych w instalacjach przemysłowych
- Stosowanie w panelach dystrybucyjnych i systemach zasilania maszyn
- Zastosowania wymagające zdolności łączeniowej do 25 kA przy 400 V, np. obwody o wysokiej wartości zwarciowej
- Aplikacje, gdzie wymagane jest zdalne sterowanie/automatyzacja — możliwa instalacja opcjonalnego napędu silnikowego
