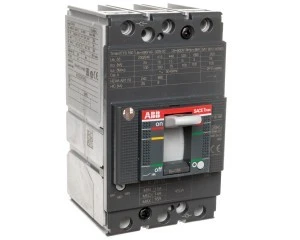

Wyłącznik mocy 3P 16A 18kA XT1B 160 z wyzwalaczem TMD 16-450 3p F F 1SDA066799R1
Trójpolowy wyłącznik mocy zintegrowany z wyzwalaczem termomagnetycznym TMD 16-450, przeznaczony do zabezpieczania obwodów niskiego napięcia o znamionowym prądzie 16 A. Urządzenie znajduje zastosowanie w rozdzielnicach przemysłowych i komercyjnych jako ochrona przed przeciążeniami i zwarciami.
Cechy techniczne
- Typ: wyłącznik mocy 3P z wyzwalaczem termomagnetycznym TMD 16-450 (wersja 3p F F).
- Znamionowy prąd ciągły (Iu): 16 A.
- Liczba biegunów: 3.
- Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz: 18 kA.
- Zakres nastawy wyzwalacza przeciążeniowego: 11,2 A.
- Zakres nastawy bezzwłocznego wyzwalacza zwarciowego: do 450 A.
- Wskaźnik wyłączenia: tak (wizualna informacja o stanie wyłącznika).
- Liczba styków pomocniczych zwiernych/rozwiernych/przełącznych: 0 / 0 / 0.
- Wbudowany napęd silnikowy: nie; opcjonalny napęd silnikowy: dostępny.
- Odpowiedni do montażu na szynie DIN: nie.
- Zintegrowane zabezpieczenie przed zwarciem doziemnym: nie; z wyzwalaczem podnapięciowym: nie.
- Informacje producenta: produkt ABB dostarczany z informacjami i ostrzeżeniami w języku polskim zgodnie z Rozporządzeniem UE 2023/988.
Zastosowanie
- Ochrona obwodów rozdzielczych w instalacjach przemysłowych i budynkach komercyjnych.
- Zabezpieczenie obwodów silnikowych i napędów przed przeciążeniami i zwarciami.
- Wykorzystanie w rozdzielnicach głównych i sekcyjnych wymagających zdolności łączeniowej 18 kA.
- Integracja z systemami sterowania z użyciem opcjonalnego napędu silnikowego dla zdalnego załączania/wyłączania.
- Stosowanie tam, gdzie wymagane są informacje i ostrzeżenia producenta w języku polskim (zgodność z przepisami UE).
