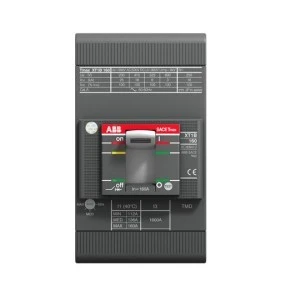

Wyłącznik mocy 3P 160A 36kA XT1N 160 z wyzwalaczem TMD 40-450 3p F F 1SDA067412R1
Wyłącznik mocy XT1N 160 z termomagnetycznym wyzwalaczem TMD 40–450 to trójpolowy wyłącznik obudowy formowanej przeznaczony do zabezpieczania głównych obwodów zasilających o znamionowym prądzie 160 A. Stosowany w rozdzielnicach przemysłowych i instalacjach dystrybucji energii do 690 V AC.
- Typ: automatyczny wyłącznik prądowy (molded-case) z termomagnetycznym wyzwalaniem TMD
- Liczba biegunów: 3
- Znamionowy prąd wyłącznika: 160 A
- Wyzwalacz TMD: zakres nastawy przeciążeniowej 40–450 A; nastawa bezzwłocznego wyzwalacza zwarciowego do 450 A
- Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz: 36 kA
- Napięcie pracy: do 690 V AC
- Przyłącza: przednie złącza; wskaźnik wyłączenia: tak
- Styków pomocniczych: zwiernych 0 / rozwiernych 0 / przełącznych 0
- Napęd silnikowy: wbudowany – nie; opcjonalny napęd silnikowy dostępny
- Zabezpieczenie przed zwarciem doziemnym: brak zintegrowanego rozwiązania
- Montaż: nieprzystosowany do montażu na standardowej szynie DIN
- Wymiary (S×W×G): 130 × 70 × 76,2 mm; masa netto: 1,1 kg
- Zabezpieczenie linii głównych w rozdzielnicach przemysłowych i budynkowych
- Ochrona obwodów zasilających silniki i agregaty oraz obwodów głównych instalacji
- Stosowanie w systemach dystrybucji energii do 690 V AC wymagających zdolności łączeniowej 36 kA
- Element wyłączny w szafach sterowniczych i rozdzielniach, możliwa integracja z napędem silnikowym dla zdalnego sterowania
