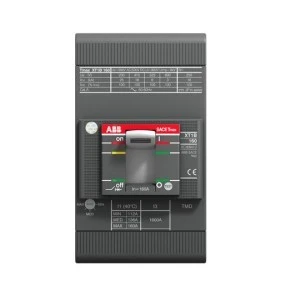

Wyłącznik mocy 3P 160A 25kA XT1C 160 z wyzwalaczem TMD 32-450 3p F F 1SDA067392R1
Trójpolowy wyłącznik mocy XT1C 160 z termomagnetycznym wyzwalaczem TMD 32-450 przeznaczony do zabezpieczania obwodów zasilających i odbiorników w instalacjach niskiego napięcia; konstrukcja przeznaczona do montażu w rozdzielnicach panelowych. Urządzenie zapewnia nastawę prądu termicznego do 32 A oraz zdolność łączeniową 25 kA przy 400 V.
Cechy techniczne
- Typ: XT1C 160 TMD 32-450 3p F F (wyłącznik mocy z wyzwalaczem termomagnetycznym)
- Liczba biegunów: 3
- Znamionowy prąd nastawny (Iu): 32 A
- Znamionowa zwarciowa zdolność łączeniowa (lcu) przy 400 V, 50 Hz: 25 kA
- Zakres nastawy wyzwalacza przeciążeniowego: 22,4 A (wartość podana w dokumentacji produktu)
- Bezzwłoczny wyzwalacz zwarciowy - nastawa: 450 A
- Styków pomocniczych: brak styków zwiernych, rozwiernych i przełącznych
- Wskaźnik wyłączenia: tak
- Możliwość napędu silnikowego: opcjonalny napęd dostępny
- Montaż na szynie DIN: nie (przewidziany montaż panelowy/na płycie rozdzielnicy)
- Wymiary (S × W × G): 130 × 70 × 76,2 mm; masa netto: 1,1 kg
- Konstrukcja i wymagania projektowe zgodne z normami stosowanymi w rodzinie SACE Tmax XT1 (m.in. EN 60947-1, EN 60947-2)
- Szacowany wskaźnik recyklingu: 55,9% (informacja środowiskowa)
Zastosowanie produktu
- Zabezpieczanie obwodów dystrybucyjnych w rozdzielnicach niskiego napięcia
- Ochrona obwodów zasilających urządzenia i odbiorniki o prądzie nastawczym do 32 A
- Aplikacje przemysłowe i komercyjne wymagające zdolności łączeniowej 25 kA
- Systemy, gdzie wymagany jest wskaźnik wyłączenia oraz opcja zdalnego napędu silnikowego
- Instalacje realizowane na panelach montażowych/na płycie rozdzielnicy, gdzie montaż na szynie DIN nie jest stosowany
