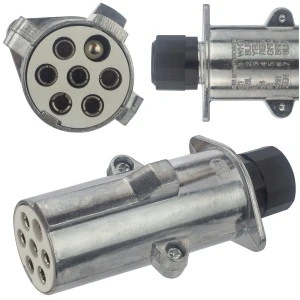

Wtyczka naczepowa typu S (biała) 7‑pin 24V metalowa na kabel

Uniwersalna wtyczka 7-pinowa typu S przeznaczona do podłączenia i zasilania instalacji elektrycznej 24V w naczepach, przyczepach o dużej ładowności i innych pojazdach ciężkich. Zapewnia stałe połączenie instalacji elektrycznej naczepy z pojazdem ciągnącym, gwarantując nieprzerwane działanie dostępnych funkcji (np. oświetlenia).

Złącze 7-pinowe 24V to obecnie najbardziej rozpowszechniony system służący do realizacji połączeń elektrycznych pomiędzy przyczepami i ciągnikami przy zwykłych zastosowaniach. Składa się ze złącza typu N (czarna obudowa) realizującego funkcje oświetleniowe oraz złącza typu S (biała obudowa) realizującego funkcje dodatkowe. Oprócz koloru obudowy złącza odróżniają się także wkładkami wtykowymi i konfiguracją styków.

Najważniejsze cechy:

• Uniwersalna, pasuje do każdego typu naczepy / przyczepy
• Łatwy i szybki montaż na kablu samochodowym
• Wytrzymała, odporna na uszkodzenia i warunki atmosferyczne metalowa obudowa
• Metalowe styki gwarantujące poprawne połączenie elektryczne w każdych warunkach
• Konfiguracja styków uniemożliwia pomylenie złączy N i S
• Wprowadzenie przewodu poprzez skręcaną dławnicę
• Gruba uszczelka chroniącą wnętrze przed zabrudzeniami
• Graficzne oznaczenie przeznaczenia poszczególnych zacisków śrubowych

Specyfikacja:

• Producent: HYBSZ
• Symbol: WM24S
• Rodzaj: wtyczka naczepowa 7-pin typu S na kabel
• Napięcie: 24V
• Złącze: wtyk 7-pin typu S, złącze żeńskie z bolcem (białe)
• Obudowa: metalowa
• Połączenie: skręcane
• Sposób montażu przewodu: zaciski śrubowe ponumerowane
• Max średnica przewodu: 9,1 mm
• Kolor: srebrny
• Długość wtyczki: 110 mm
• Średnica złącza: 37 mm
• Waga: 150 g

Schemat 7-pinowego złącza 24V typu S:

• Biegun 1 (31) - Funkcja: masa - Przewód: biały
• Biegun 2 - Funkcja: Wskazanie błędu ABS / Bez przyporządkowania - Przewód: czarny
• Biegun 3 - Funkcja: światła cofania - Przewód: żółty
• Biegun 4 (30) - Funkcja: zasilanie ciągłe (stałe napięcie 24V) - Przewód: czerwony
• Biegun 5 - Funkcja: sterowanie przez masę - Przewód: zielony
• Biegun 6 (15) - Funkcja: zasilanie sterowane wyłącznikiem zapłonu - Przewód: brązowy
• Biegun 7 - Funkcja: światła przeciwmgielne - Przewód: niebieski

Zastosowanie produktów marki HYBSZ:

• przyczepy i przyczepki transportowe
• lawety
• naczepy
• ciągniki siodłowe
• ciężarówki
• przyczepy kempingowe
• kampery
• maszyny rolnicze
• autobusy, autokary
• przemysł motoryzacyjny

Polska produkcja

Prezentowany artykuł został wyprodukowany w całości w Polsce. W procesie produkcyjnym użyto najwyższej jakości materiałów, a finalny produkt został poddany wymagającej kontroli jakościowej. Poziom wykonania jest bezkonkurencyjny w stosunku do towarów sprowadzanych z Chin, czy Tajwanu.
