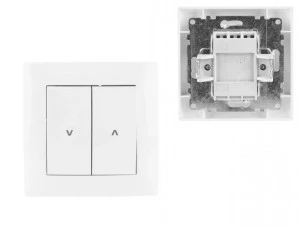

Pojedynczy Łącznik Włącznik Żaluzjowy
WESA LC-12
✔️ Łącznik Żaluzjowy Podtynkowy należy do serii gniazd oraz łączników WESA.
✔️ Łącznik żaluzjowy pojedynczy wyposażony w dwa przyciski. Stosowany do sterowania roletami i żaluzjami (podnoszenie/opuszczanie).
✔️ Sterowanie tj. podnoszenie lub opuszczanie rolet (żaluzji) następuje poprzez przytrzymanie przycisku. Naciśnięcie dwóch przycisków jednocześnie spowoduje to, że zadziała ten, który został naciśniety jako pierwszy
✔️ Włącznik pasuje do standardowej puszki 60 mm, posiada ramkę w zestawie.
✔️ Posiada możliwość zamocowania w systemie ramkowym. W takim przypadku montażu w ramkach modułowych, trzeba zdemontować ramkę pojedynczą.
Zestaw składa się z
- 1 szt. Pojedynczy Włącznik Żaluzjowy VCX LC-12
Seria WESA gwarantuje:
✔️ Ponadczasowy elegancki design
✔️ Przeznaczone do montażu podtynkowego
✔️ Przeznaczone do montażu na wkręty lub pazurki w standardowych puszkach Ø 60mm
✔️ Wykonane z PP+ABS – wysoka odporność na zarysowania oraz osiadanie kurzu
✔️ Możliwość łączenia w systemach ramkowych pionowych i poziomych (do czterech jednostek)
✔️ Każda jednostka ma w komplecie z ramkę pojedynczą
✔️ Każda jednostka zapewnia szybki montaż dzięki otwartym zaciskom
✔️ System zapewnia możliwość wymiany ramki
Specyfikacja Techniczna:
- Zaciski: gwintowane
- Układ połączeń: 1
- Natężenie prądu: 10A
- Napięcie prądu pracy: 230V
- Sposób mocowania: możliwość zamocowania w systemie ramkowym
- Stopień ochrony: IP20
Wymiary:
- Wysokość całkowita: 83,80 mm
- Szerokość całkowita: 83,80 mm
- Głębokość całkowita: 40,90 mm
Schemat połączenia:
Przewody zasilające N z puszki instalacyjnej (ze ściany) i silnika żaluzji N łączymy razem, tak samo przewody PE łączymy razem. Przewód fazowy L zasilający 240V podłączamy na zacisk 2 łącznika.
Przewody żaluzji: 5 zasilanie silnika 4 ruch do góry 6 ruch na dół.
Przygotowanie łącznika:
- wyprowadzenia 2 i 5 łączymy razem przewodem elektrycznym (mostek) o przekroju takim jak nasza instalacja.
- wyprowadzenie 2 zasilanie L (line)
- wyprowadzenie 5 – zasilanie silnika żaluzji
- wyprowadzenie 6 ruch na dół żaluzji wyprowadzenie 4 ruch do góry żaluzji.
- wyprowadzenia 1 i 3 nieczynne.
