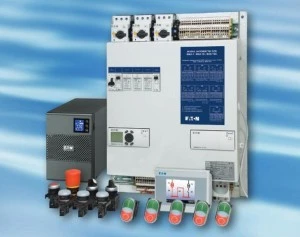

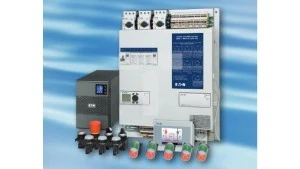

Układ automatyki SZR MAX‑1SX (z panelem XV100) MAX‑1SX SZR022
- Producent:EATON
- Seria produktu:SZR
- Indeks producenta:SZR022
- Indeks TIM:0002-00001-06905
- Kategoria:Automatyka SZR
- Ocena:
Cena:
Dane techniczne
Rodzaj napięcia sterowania
AC
Funkcja histerezy, 3-fazowa
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Kontrola podnapięcia 3-fazowego
Kontrola podnapięcia 1-fazowego
Kontrola podnapięcia dla prądu stałego
Funkcja histerezy dla prądu stałego
Głębokość [mm]
115
Znamionowe napięcie sterowania Us dla AC 50 Hz [V] do
400
Znamionowe napięcie sterowania Us dla AC 60 Hz [V] do
400
Zakres pomiarowy napięcia 1 [V] do
250
Zakres pomiarowy napięcia 2 [V] do
440
Szerokość [mm]
480
Maksymalna dozwolona zwłoka czasowa przy podaniu zasilania [s]
30
Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania [s]
30
Funkcja histerezy, 1-fazowa
Rodzaj mierzonego napięcia
AC
Z odłączalnymi zaciskami
Kontrola nadnapięcia 3-fazowego
Kontrola nadnapięcia 1-fazowego
Kontrola nadnapięcia dla prądu stałego
Wysokość [mm]
275
Znamionowe napięcie sterowania Us dla AC 50 Hz [V] od
230
Znamionowe napięcie sterowania Us dla AC 60 Hz [V] od
230
Zakres pomiarowy napięcia 1 [V] od
195
Zakres pomiarowy napięcia 2 [V] od
240
Wartość nastawy napięcia zadziałania [V] od
195
Minimalna regulowana zwłoka czasowa przy podaniu zasilania [s]
0.5000
Minimalna regulowana zwłoka czasowa przy zaniku zasilania [s]
0.5000
Dane logistyczne
Wysokość opakowania [mm]
325
Długość opakowania [mm]
755
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
Szerokość opakowania [mm]
320
Waga z opakowaniem [kg]
17.00
