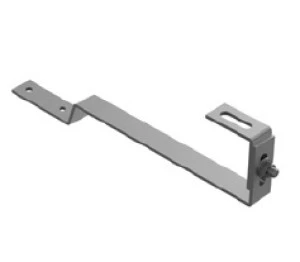

Uchwyt regulowany karpiówka 30/380 URK‑25/380

Uchwyt regulowany karpiówka stosuje się w przypadku

dachów krytych dachówką ceramiczną typu karpiówka.

Uchwyt składa się z dwóch elementów - wygiętego

płaskownika, który montuje się bezpośrednio do krokwi

oraz kątownika, połączonego z płaskownikiem śrubą

zamkową M10. Zastosowany w uchwycie system otworów

w kształcie fasolek pozwala na jego regulację w pionie,

a profilu - w pionie i poziomie.

Do uchwytu za pomocą śruby M10 montuje się uniwersalny

aluminiowy profil montażowy 40x40. Po zamontowaniu

i wypoziomowaniu profili aluminiowych następuje montaż

modułu PV, który za pomocą śrub imbusowych M8 mocowany

jest do profilu klemami końcowymi i środkowymi

(dostępnymi również w anodzie czarnej). Śruba imbusowa

M8 może być zamiennie stosowana z nakrętką kwadratową,

jak i wpustem przesuwnym.
