Uchwyt nieregulowany dachówka s 30/470 UNR‑DS
- Producent:PMG STEEL
- Indeks producenta:PGGROUP001
- Indeks TIM:0001-00015-16917
- Kategoria:Uchwyty dachowe
- Ocena:
Uchwyt nieregulowany S stosuje się w przypadku dachów
krytych dachówką ceramiczną.

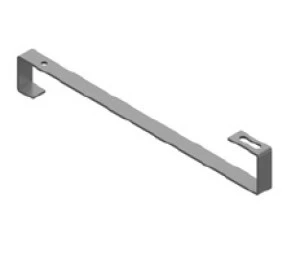

Uchwyt składa się z jednego elementu – płaskownika
wygiętego w kształcie litery S, który przykręca się
bezpośrednio do łaty za pomocą wkrętów do drewna.
Dodatkowo, celem uniknięcia uszkodzenia dachówki
w miejscu jej styku z płaskownikiem zaleca się jego podklejenie
taśmą EPDM. Zastosowany w uchwytach system
otworów w kształcie fasolek pozwala na ich wygodną
regulację na wysokości montażu profilu aluminiowego do
uchwytu.
Do uchwytu za pomocą śruby M10 montuje się uniwersalny
aluminiowy profil montażowy 40x40. Po zamontowaniu
i wypoziomowaniu profili aluminiowych następuje montaż
modułu PV, który za pomocą śrub imbusowych M8 mocowany
jest do profilu klemami końcowymi i środkowymi
(dostępnymi również w anodzie czarnej). Śruba imbusowa
M8 może być zamiennie stosowana z nakrętką kwadratową,
jak i wpustem przesuwnym.
klema
środkowa
