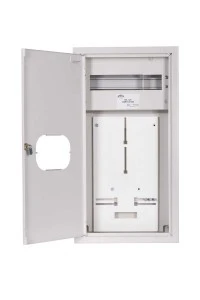

Szafka licznikowa natynkowa 1-licznikowa 3-fazowy elektroniczny 12 modułów IP31 za zamkiem i szybą NRL 12E ZSZ 4-285E
Szafka NRL 12E ZSZ 4-285E to natynkowa obudowa do montażu jednego licznika trójfazowego elektronicznego; przeznaczona do instalacji niskiego napięcia z rozdzieleniem na 12 modułów. Stosowana tam, gdzie wymagany jest dostęp z przodu przez szybę zamykaną na zamek.
Cechy techniczne
- Wymiary zewnętrzne: szer. 310 mm × wys. 580 mm × gł. 130 mm.
- Materiał: blacha stalowa lakierowana (kolor RAL 9003).
- Stopień ochrony: IP31 — ochrona przed ciałami stałymi >2,5 mm oraz kroplami wody pionowo spadającymi.
- Przeznaczenie: 1 miejsce licznikowe na licznik trójfazowy elektroniczny; obudowa 1-piętrowa.
- Liczba modułów: 12 modułów (pole modułowe do montażu aparatów pomocniczych).
- Montaż: natynkowy; liczba szyn montażowych: 1 (szyna TH35).
- Dolna przestrzeń połączeniowa: z szynami DIN i miejscem na zaciski instalacyjne.
- Parametry instalacyjne: prąd znamionowy do 100 A, napięcie łączeniowe 400 V.
- Wyposażenie standardowe: szyna TH35, szyny zaciskowe, izolator; brak płyty montażowej wewnątrz (› Z płytą montażową: Nie ‹).
- Front: przezroczysta szyba z zamkiem zapewniająca dostęp z przodu do licznika i modułów.
Zastosowanie produktu
- Instalacje mieszkaniowe i wielorodzinne — montaż licznika trójfazowego na zewnątrz lub wewnątrz klatek schodowych i korytarzy.
- Małe obiekty komercyjne i usługowe wymagające powierzchni na moduły zabezpieczeń i pomiaru.
- Punkty rozliczeniowe i przyłącza najemców — zabezpieczenie dostępu do licznika przez zamek i przezroczystą szybę.
- Zastosowania instalacyjne wymagające montażu natynkowego oraz integracji z szyną DIN i zaciskami przyłączeniowymi.
