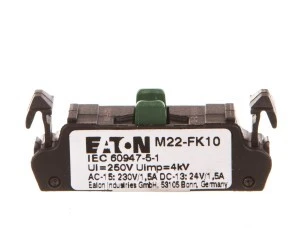

Styk pomocniczy płaski 1Z montaż czołowy M22-FK10 180792
Styk pomocniczy płaski 1Z M22?FK10 (180792) to element do montażu czołowego przeznaczony do rozszerzenia funkcji modułów serii M22, realizujący pojedynczy styk zwierny (1Z) do obwodów sygnalizacyjnych i sterowania niskoprądowego.
Cechy techniczne
- Typ styku: 1Z (1 styk zwierny, NO), montaż czołowy do modułu M22?FK10
- Połączenie przewodów: technologia Cage?Clamp, beznarzędziowe podłączanie przewodów różnych przekrojów
- Stopień ochrony: IP20 (ochrona przed dotykiem palcem i przedmiotami stałymi)
- Norma: zgodność z wymaganiami technicznymi IEC 60947-5-1 dla styków pomocniczych
- Maksymalny prąd roboczy: do 4 A przy odpowiednich napięciach
- Zakres temperatur pracy: od -25 °C do +70 °C; dopuszczony do eksploatacji w klimacie wilgotnym i ciepłym
- Wytrzymałość mechaniczna: konstrukcja przeznaczona do długotrwałej pracy w panelu operatorskim
Zastosowanie produktu
- Rozbudowa i adaptacja elementów serii M22 — przyciski, lampki sygnalizacyjne i inne wkładki czołowe
- Obwody sygnalizacyjne, układy sterowania niskoprądowego i pętle logiczne w pulpitach operatorskich
- Panele sterownicze maszyn, aplikacje automatyki wymagające kompaktowych styków pomocniczych
- Nie jest przeznaczony do bezpośredniego przełączania obciążeń mocy ani jako zamiennik przekaźników/wyłączników mocy; nie stosować zamiast styczników, wyłączników nadprądowych czy rozłączników.
