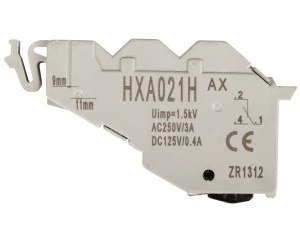

Styk pomocniczy 1P 3A 250V AC montaż tylni HXA021H
Styk pomocniczy HXA021H to jednoprzewodowy styk przełączny przeznaczony jako akcesorium do wyłączników mocy; służy do sygnalizacji stanu i wykonywania funkcji pomocniczych w obwodach sterowania. Produkt znajduje zastosowanie w rozdzielnicach i panelach sterowniczych jako element wyzwalania, blokad i zdalnego raportowania stanu.
Cechy techniczne
Liczba styków przełącznych: 1 (styk przełączny)
Znamionowe napięcie: 230 V AC, 125 V DC
Znamionowy prąd pracy Ie (AC-15, 230 V): 3 A
Moc strat: 3 W
Połączenie elektryczne: połączenie śrubowe
Montaż: montaż podtynkowy, konstrukcja częściowo zintegrowana
Stopień ochrony: IP4X
Zanieczyszczenie i warunki izolacji: zgodne z wymaganiami IEC (odniesienia w dokumentacji producenta)
Kompatybilność: przeznaczony do stosowania z wyłącznikami mocy (akcesorium)
Zastosowanie produktu
W instalacjach przemysłowych i rozdzielnicach jako styk pomocniczy do sygnalizacji pozycji wyłącznika mocy
W obwodach sterowania do realizacji funkcji blokad i interlocków
Do zdalnego raportowania stanu urządzeń oraz integracji z systemami automatyki
Montaż jako element akcesoryjny do wyłączników mocy w szafach rozdzielczych
FAQ - Najczęściej zadawane pytania i odpowiedzi
Czy styk pomocniczy HXA021H jest kompatybilny z wyłącznikami mocy Hager? Tak — styk HXA021H jest przeznaczony jako akcesorium do wyłączników mocy Hager (seria HXA0…H) i może być montowany jako element pomocniczy w tych urządzeniach; montaż oraz połączenia wykonuje się zgodnie z dokumentacją producenta.
Dane techniczne
CN
85365080
Sposób montażu
Częściowo zintegrowany
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Do wyłącznika mocy
Tak
Liczba styków zwiernych
0
PKWiU
27.33.11.0
Znamionowy prąd pracy Ie dla AC-15, 230 V [A]
3
Odpowiedni do rozłącznika mocy
Tak
Liczba styków rozwiernych
0
Liczba styków przełącznych
1
Dane logistyczne
Kod kreskowy
3250613346416
Szerokość opakowania [mm]
80
Waga z opakowaniem [kg]
0.04
Opakowanie zbiorcze produktu
1 szt.
Wysokość opakowania [mm]
24
Długość opakowania [mm]
96
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
Producent / Podmiot odpowiedzialny
Nazwa producentaHAGER POLSKA SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
