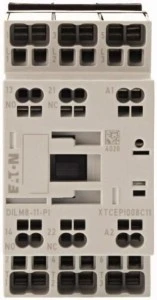

Stycznik mocy DILM8-11(230V50HZ,240V60HZ)-PI 3P 380 V 400 V 3.7 kW 1Z +1 R230 VAC Push-In, 199264
Stycznik mocy DILM8-11-PI to 3-biegunowe urządzenie przeznaczone do przełączania obwodów AC w sieciach trójfazowych. Stosowany do uruchamiania silników indukcyjnych oraz do załączania obciążeń nieindukcyjnych w rozdzielnicach i szafach sterowniczych.
Cechy techniczne
- Typ: stycznik mocy 3-biegunowy DILM8-11-PI, nr katalogowy 199264
- Napięcie pracy: do 400 V AC (sieć trójfazowa)
- Znamionowy prąd pracy: AC-3 (400 V) Ie = 8 A; AC-1 (400 V) Ie = 40 A; AC-4 (400 V) Ie = 5 A
- Znamionowa moc: AC-3 (400 V) 3 kW (w dokumentacji produktowej podawana jest także wartość do 3,7 kW)
- Styki główne: 3 zwierne (NO); styki pomocnicze: 1 zwierny (NO) + 1 rozwierny (NC)
- Napięcie cewki sterującej: AC 230 V (50 Hz) / 240 V (60 Hz); brak wersji DC
- Przyłącze obwodu głównego: zacisk sprężynowy Push-In
- Zakres temperatur pracy: od -25 °C do +60 °C
- Stopień ochrony: IP20
- Wersja modułowa: nie; rodzaj napięcia sterowania: AC
- Przeznaczenie: przełączanie obciążeń indukcyjnych i nieindukcyjnych; dostępne różne przekroje przewodów do przyłączenia
Zastosowanie
- Uruchamianie i sterowanie małymi trójfazowymi silnikami indukcyjnymi w układach AC
- Załączanie obciążeń nieindukcyjnych w panelach sterowniczych i rozdzielnicach
- Zastosowania w instalacjach HVAC, systemach pomp, przenośnikach oraz maszynach przemysłowych
- Montaż w szafach sterowniczych wymagających szybkiego i pewnego połączenia przewodów dzięki zaciskom Push-In
